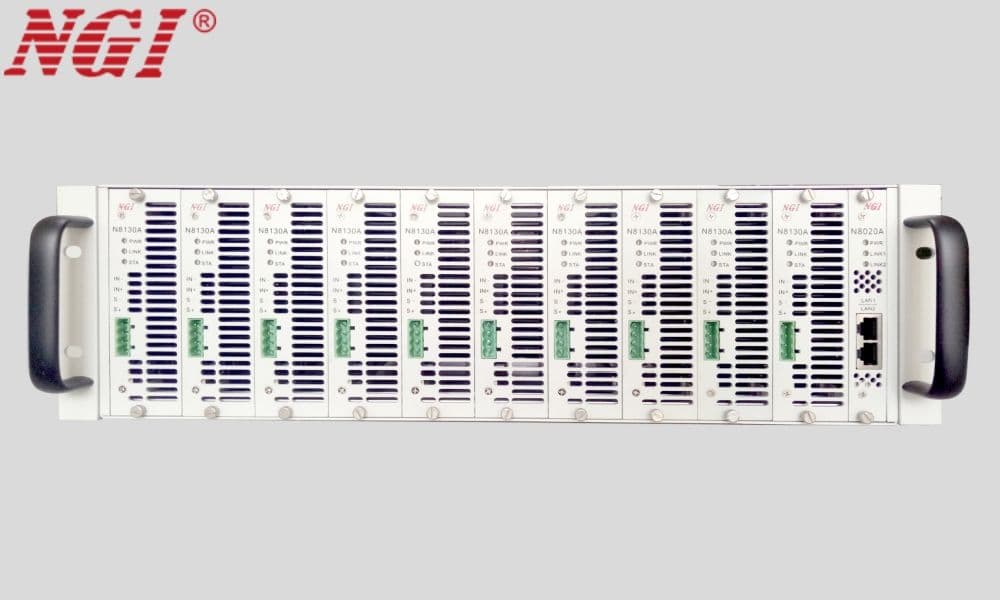

슈퍼커패시터 용량·DCIR 테스터
N8130 시리즈는 NGI가 슈퍼커패시터·배터리 R&D·양산용으로 개발한 전용 장비입니다. 최대 1ms 샘플링과 충방전 무중단 전환으로 충전·방전 용량, 충전·방전 DCIR, 에너지 변환 효율, 사이클 수명 등의 고정밀 시험 요구를 완벽히 충족합니다. 6단계법, IEC62391, QC/T741 시험 표준을 지원하며, PC 소프트웨어는 시험 절차 커스터마이징을 지원합니다. 결과는 데이터베이스 저장 후 Excel·JPG로 내보낼 수 있습니다.
주요 특징
- 전류 범위: 0-50mA / 500mA / 2A / 10A
- 전압 범위: 0-6V
- 파라미터 시험: CC 충전, CC 방전, CV 충전, 사이클 수명, 충방전 용량, DCIR 등
- 최대 1ms 샘플링 속도
- 충방전 무중단 전환
- 다기능 응용 소프트웨어 — 양산 분급 지원
- LED 인디케이터 — 채널 상태 표시
- 데이터 저장·분석
- LAN 인터페이스
기능 및 장점
용량 시험
N8130은 슈퍼커패시터의 충전·방전 용량을 측정합니다. CC 모드로 충방전하며 시간과 전압을 기록, 슬루레이트를 계산해 용량을 산출하며, 사용자가 IEC 등 다양한 표준에 따라 전압·시간을 선택할 수 있습니다.
DCIR 시험
멀티 펄스·싱글 펄스·충전→방전·6단계법·IEC 등 다양한 DCIR 시험 방식을 모두 지원해 대부분의 사용자 요구를 충족하며, NGI 핵심 기술로 어떤 방식에서도 고정밀 결과를 보장합니다.

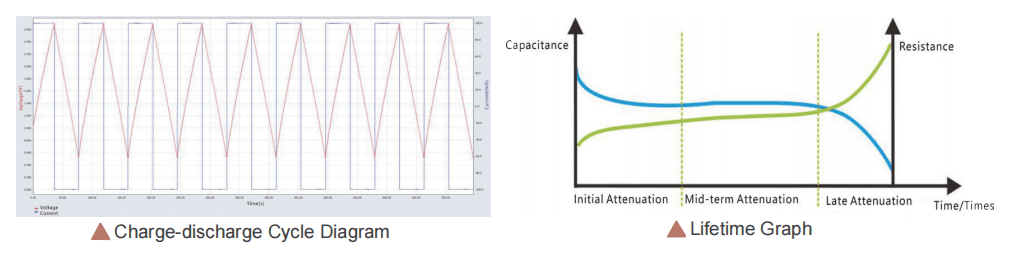

수명 시험
반복 충방전 과정의 물리 파라미터를 측정하고 감쇠 곡선을 추출, 다양한 응용 환경과 사이클에서의 예상 수명을 도출합니다. 결과는 소재·공정·보관 단계의 개선에 활용됩니다.
4-와이어 센스
대전류 출력 시 리드선의 전압 강하로 측정 정확도가 떨어질 수 있습니다. N8130 시리즈는 4-와이어 시스템 센스로 슈퍼커패시터 출력 단자에서 직접 전압을 취득해 전압 손실을 방지, 측정 정확도를 보장합니다.

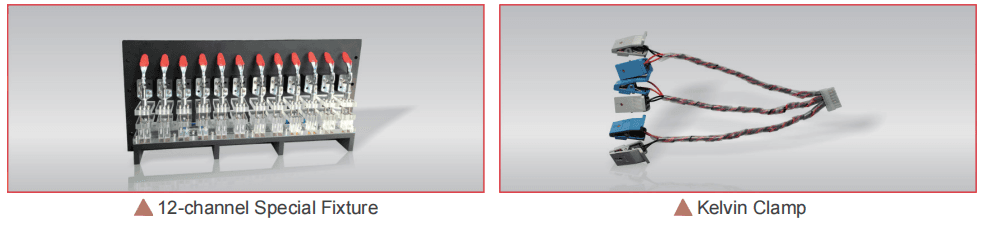

시험 픽스처
다양한 규모의 시험 시나리오에 대응하기 위해, NGI는 두 가지 픽스처를 제공합니다 — Kelvin 클램프와 12채널 전용 픽스처. 둘 다 4-와이어 연결을 지원합니다.

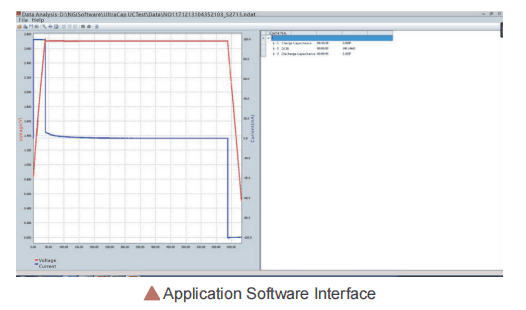

응용 소프트웨어
플랫폼 설계의 N8130 소프트웨어는 시험 절차의 사용자 정의를 지원합니다. 오피스 형태 인터페이스, 채널별 독립 표시, 전압·전류 파형 생성, 표 형식 결과 표시로 다기능성과 사용 편의성을 모두 갖췄습니다. 전력 제한 회로와 빠른 응답으로 과전력 손상을 방지하고, 차폐 기술로 까다로운 환경에서도 안정 동작합니다.
