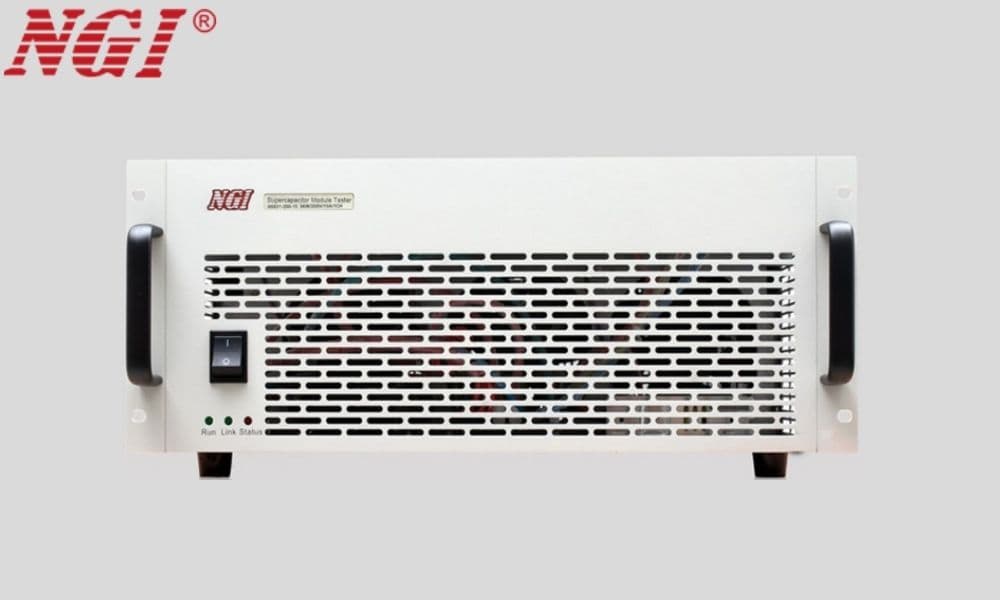

N5831 시리즈

슈퍼커패시터·배터리 용량·DCIR 테스터

N5831 시리즈는 NGI가 슈퍼커패시터 모듈의 R&D·양산을 위해 특별히 개발한 제품입니다. 충전 용량·방전 용량·충전 DCIR·방전 DCIR·에너지 변환 효율·사이클 수명 등 전기 파라미터의 정밀 측정을 제공하며, 사용자가 필요에 따라 선택할 수 있도록 다양한 시험 방식을 지원합니다. 전용 PC 소프트웨어는 시험 절차에 맞춘 파일 커스터마이징이 가능하며, 결과는 데이터베이스에 저장되어 Excel·JPG 형식으로 내보낼 수 있습니다.

견적 문의 이메일 문의

주요 특징

전압 범위: 0-200V
전류 범위: 0-1200A
CV → CC 전환 속도 최대 1ms
고정밀 측정
사용자 정의 시험 절차
편집 가능한 시험 절차로 셋업 효율 향상
최대 1ms 샘플링 속도

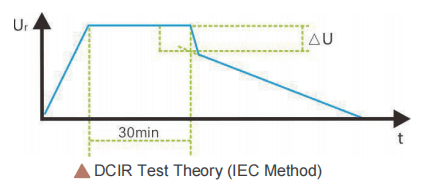

다양한 DCIR 시험 방식 지원
분급 기능 — 사양별 자동 분류
표준 19인치 섀시

응용 분야

슈퍼커패시터의 R&D·양산·품질 검사
슈퍼커패시터 소재 연구
기타 슈퍼커패시터 관련 분야

기능 및 장점

다양한 모델·사양으로 다양한 요구 대응

1) 전압 0-200V, 전류 0-1200A, 전력 0-200kW. 2) 모듈러 설계로 전력 커스터마이징 가능. 3) 셀과 모듈 시험을 모두 지원하는 다양한 시험 픽스처와 폭넓은 전력 범위. 4) 전압 출력 정확도 0.05%, 전류 출력 정확도 0.05%.

고주파 샘플링으로 측정 정확도 향상

전압·전류 샘플링 속도가 최대 1ms에 달합니다. 고샘플링 레이트가 정확한 용량 계산을 가능하게 합니다.

다양한 시험 픽스처로 다양한 시험 요구 대응

N5831 시리즈는 4가지 시험 픽스처를 옵션으로 제공합니다. 첫째, 다양한 원통형 배터리에 적합한 범용 픽스처. 둘째, 과학 연구용(대전류 장비 포함) 악어 클립 — 어떤 형태의 연구용 배터리든 충방전 전극·측정 전극을 빼내 클램핑 가능. 셋째, 폴리머 배터리 전용 텍스처. 넷째, 버튼 셀 전용 텍스처.

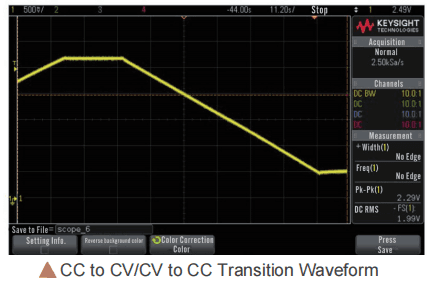

충전→방전 전환 시 빠른 응답

정밀 회로 설계로 충방전 전환을 빠르고 정확하게 수행합니다. CC 충전→CV 충전 시 과충전이 없어 DUT를 보호하고, CV→CC 무중단 전환과 1ms 샘플링이 결합되어 QC/T 741, 6단계법, 충전→방전 DCIR 시험 요건을 충족합니다.

4-전극 측정으로 측정 오차 감소

제공되는 시험 픽스처는 4-전극 구조입니다. 두 출력 전극으로 시험 전류를 공급하고 두 측정 전극으로 배터리 전압을 측정합니다. 다극 측정은 측정 정확도를 높일 뿐 아니라 기준 전극 시험까지 지원해 전극 소재 연구에 적합합니다.

다채널 온도 수집

16채널 온도 수집을 지원하며, 다양한 NTC(부온도계수) 센서에 호환되어 슈퍼커패시터 모듈 내부 온도의 실시간 모니터링이 가능합니다. 시험 안전성과 안정성을 보장합니다.

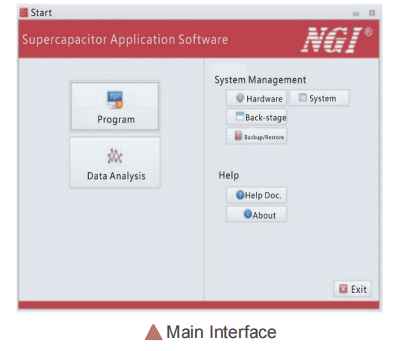

응용 소프트웨어

1) 플랫폼 설계로 사용자가 시험 절차를 커스터마이징 가능. 2) 오피스 형태 인터페이스, 채널별 독립 표시, 전압·전류 파형 생성, 표 형식 결과 표시 등 다기능 전문 소프트웨어. 3) 전력 제한 회로와 빠른 응답으로 과전력 손상 방지. 4) 차폐 기술로 까다로운 시험 환경에서도 안정 동작.
