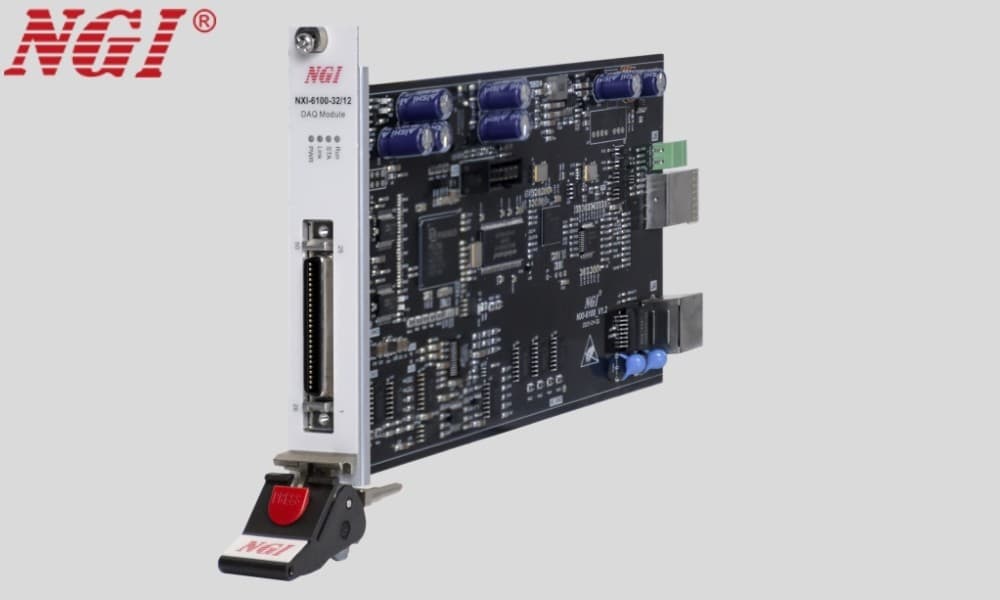

NXI-6100-32/12
고속 데이터 수집 모듈
NXI-6100-32/12는 12비트 32채널 아날로그 입력 + 2채널 아날로그 출력 고속 데이터 수집 모듈입니다. 1.25MS/s 입력 샘플링과 1MS/s 출력 샘플링을 지원하며, FIFO 스누버를 갖추고 사용자 정의 파형 출력을 지원합니다. 3C 소비자 가전, 산업 제어, 연구·교육 등 다양한 분야의 전압 신호 수집·데이터 처리·분석에 폭넓게 활용됩니다.
주요 특징
- 아날로그 입력: ±10V / ±5V / ±1V / ±200mV
- 32 아날로그 입력 채널 → 16채널 차동 입력 변환 가능
- 2채널 아날로그 출력
- 아날로그 출력 범위: ±10V
- 입출력 분해능: 12비트
- 총 입력 샘플링: 1.25MS/s
- 출력 샘플링: 1MS/s
- 수집 메모리 용량: 16MB
- 사용자 정의 파형 출력 — 2048KB 캐시
- 단일 모듈·단일 슬롯 — NXI-F1000 섀시 또는 단독
- 12V DC 전원 — LAN 통신으로 개별 제어
응용 분야
- 전기 신호 수집
- 전자 컨트롤러 시험
- 산업 제어
- 통합 시험 시스템
