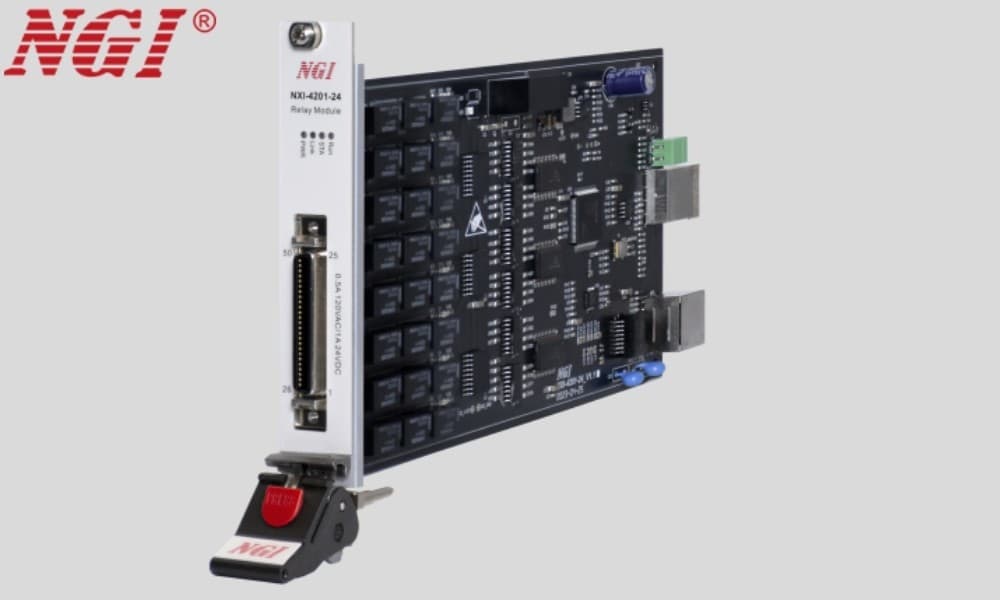

NXI-4201-24
범용 릴레이 제어 모듈
NXI-4201-24는 24채널 릴레이 제어 모듈로 고신뢰성 전자기 릴레이를 채택했으며, 고전력 신호 용량 최대 24W를 제공합니다. 제어 회로와 스위칭 회로가 전기적으로 절연되어 시험 시스템 보호와 시험 안전성을 강화합니다. 강력한 부하 능력과 우수한 절연 성능으로 AC/DC 전압·전류 스위칭이 필요한 다양한 시나리오에 폭넓게 활용됩니다.
주요 특징
- 24채널 — SPST 지원
- 스위칭 부하: 0.5A/120VAC, 1A/24VDC
- 동작 시간: 10ms (전형)
- 절연 강도: 코일-접점 4000V AC
- 접촉 저항: 100mΩ
- 기계적 수명 5×10^6회
- 단일 모듈·단일 슬롯 — NXI-F1000 섀시 또는 단독
- 12V DC 전원 — LAN 통신
- Modbus-RTU, SCPI 프로토콜
응용 분야
- 회로 스위칭 제어
- 신호 ON/OFF 시뮬레이션
- 통합 시험 시스템
