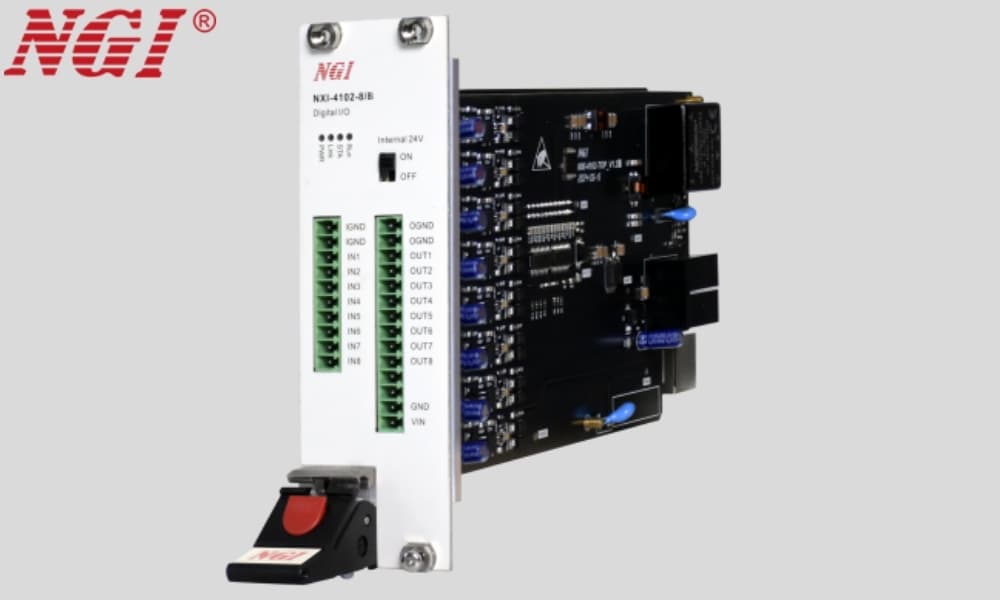

NXI-4102-8/8
프로그래머블 다채널 고전압 I/O
NXI-4102-8/8은 NXI 아키텍처 기반의 프로그래머블 고전압 디지털 IO 모듈로, 전기 레벨 범위 3.3V~40V를 지원합니다. 8채널 PWM 입력 검출, 8채널 PWM 출력 구동, 단일 채널 최대 20MS/s 샘플링, 동기 트리거·주파수 측정 등 다양한 기능을 갖췄습니다. NXI 모듈러 계측 측정·제어 섀시 또는 단독으로 사용 가능하며, 고전압 IO 신호 수집·데이터 처리·분석 등 시나리오에 폭넓게 활용됩니다.
주요 특징
- 전기 레벨 범위: 3.3V ~ 40V
- 주파수 범위: 1Hz ~ 100kHz
- 8채널 PWM 입력 측정, 8채널 PWM 출력 구동
- 출력 구동 전류: ≤100mA
- 단일 채널 최대 20MS/s 샘플링, 총 샘플링 20MS/s
- 주파수 측정 기능
- 스트리밍 샘플링 — 10000포인트 캐시
- PWM 출력, PWM 보완 출력
- 다채널 동기 수집
- 단일 모듈·듀얼 슬롯 — NXI-F1000 섀시 또는 단독 사용
- 12V DC 전원 — LAN 통신으로 개별 제어
- Modbus-RTU, SCPI, CANopen 프로토콜
응용 분야
- 고전압 I/O 신호 수집
- 자동차/소비자 가전 컨트롤러
- 산업 제어
- 통합 시험 시스템
