응용 분야
- 신에너지 — 리튬이온 배터리, 태양광, 수소 연료, ESS BMS 등
- 민수 — 가전, 소비자 가전, 통신 등
- 연구실, 양산 라인, ATE 자동 시험
- 자동차 — BMS, DC-DC, 자동차 전장 등
- 항공우주 전자 시험·전원 공급
- 산업 자동화 — 컨트롤러, 드라이브, 서버, 로봇 등
주요 특징
- 전압 범위: 16V~1200V
- 전류 범위: 5A~1500A
- 전력 범위: 800W~9kW
- 다중 장비 캐스케이드 모드 — 최대 90kW
- CC, CV, CP 모드
- SEQ — 100조, 파일당 100스텝
- 상승/하강 슬루레이트 편집
- LCD 화면의 편리한 HMI 인터페이스
- 숫자 버튼·노브로 로컬 운영 지원
- 외부 디시페이터 — 전원·DUT 보호
- 표준 19인치 섀시 — 벤치탑·랙 설치

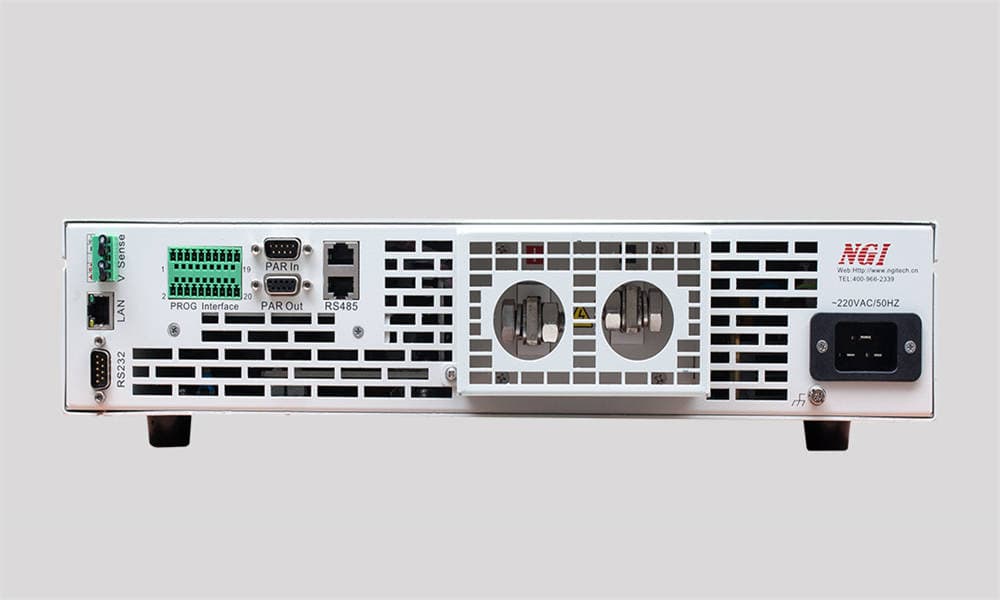

- RS232/LAN 통신 내장
- 다중 보호: OCP, OVP, UVP, OTP, OPP, 주변 제어 통신 오류 알람
- 아날로그 프로그래밍(APG), 전류 모니터링, 원격 트리거
기능 및 장점
SEQ 기능
SEQ는 출력 전압, 출력 전류, 전압 슬루레이트, 전류 슬루레이트, 단계별 dwell time을 자유 설정할 수 있습니다.
최대 1200V — 안전한 고전압 시험
N3600 시리즈는 최대 1200V를 지원합니다. LED, 배터리, DC/DC 컨버터 등 분야에서 고전압은 전원의 기본 요구입니다. 위 분야 외에도 극도로 높은 전압이 필요한 특수 시험에 N3600을 적용할 수 있습니다. 고전압 시험의 안전은 늘 엔지니어의 관심사 — NGI는 안전 단자 설계 등 디테일에 중점을 둬 시험의 안전을 보장합니다.

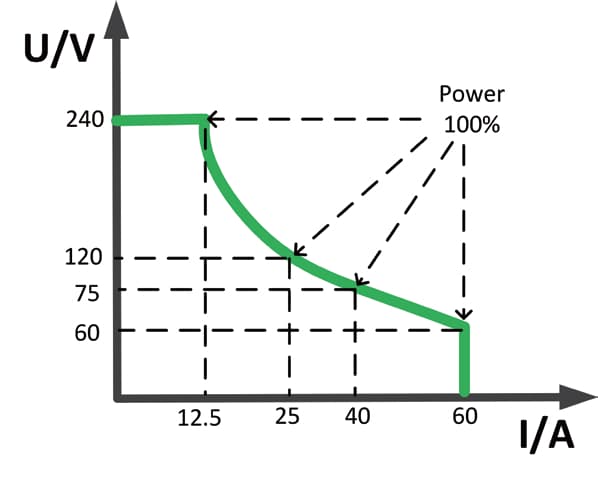

와이드 레인지 — 구매 비용 절감
N3600 시리즈의 최대 전력은 최대 전압 × 최대 전류의 결과가 아닙니다. N3630-240-060 모델을 예로 들면 최대 전력 3kW, 최대 전압 240V, 최대 전류 60A입니다. 이 특성으로 N3600은 기존 전원 대비 더 넓은 응용 범위를 제공합니다.

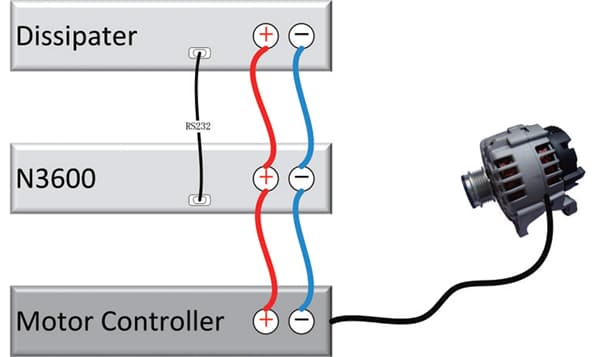

외부 디시페이터 기능
N3600으로 모터 같은 유도성 부하에 전원을 공급할 때 전면 패널 ON/OFF 버튼으로 전원 공급을 중단하면, 모터가 설정값보다 큰 전압을 N3600에 되돌려 N3600과 모터를 손상시킬 수 있습니다. N3600에 부하를 디시페이터로 연결하면, 부하 설정 전압을 N3600 설정 전압보다 일정량 높게 두고 — 부하 설정 전압이 N3600보다 높으면 부하는 동작하지 않습니다. 모터에서 돌아오는 전압이 부하 설정 전압을 초과하면 부하가 동작해 N3600과 모터 컨트롤러를 보호합니다.
