N35500 시리즈

고성능 고전력 양방향 프로그래머블 DC 전원

N35500 시리즈는 양방향 프로그래머블 DC 전원공급장치(듀얼 쿼드런트)로, 양방향 전원 공급과 회생형 부하를 통합해 전류 공급·흡수가 모두 가능합니다. 와이드 레인지 + 고전력 밀도 설계로 0~2250V 전압 범위, 3U 섀시 최대 42kW 출력으로 다양한 DUT 시험을 폭넓게 커버합니다. 빠른 동적 응답, 고정밀 출력·측정 기능에 더해 태양광 시뮬레이션, 배터리 시뮬레이션 등 SW를 옵션으로 구성하면 다양한 시나리오에서 정확하고 효율적인 시험을 실현할 수 있습니다.

견적 문의 이메일 문의

응용 분야

연구실, 양산 라인 ATE 자동 시험 시스템
태양광 인버터, 수소 연료전지, 태양전지 매트릭스 등 신에너지
ESS 컨버터, UPS, 태양광 저장 장비 등 에너지 저장
BOBC, DC-DC, 모터 드라이브, 충전기 등 자동차
전력 배터리, 납축전지, 슈퍼커패시터 등 충방전 시험
항공우주 전자, 고전력 통신 장비, 드론 등

주요 특징

고전력 밀도 — 3U 섀시 최대 42kW 출력
와이드 출력 범위 — 한 대가 여러 대 역할
고속 동적 응답 — 전압 상승·하강 시간 ≤5ms
전압 정확도 0.02%+0.02%F.S. / 전류 정확도 0.1%+0.1%F.S.
CC&CV 우선순위 — 모든 시험 항목에 적합
마스터/마스터 병렬 — MW급까지 확장
Load 모드 CC/CV/CP/CR 지원
배터리 시뮬레이션, 충방전, 시퀀스, 파형 기능
태양광 어레이 I-V 곡선 시뮬레이션 (옵션)
6.8인치 LCD
LAN/RS232/RS485/CAN 표준
Modbus-RTU, SCPI, CANopen 프로토콜

기능 및 장점

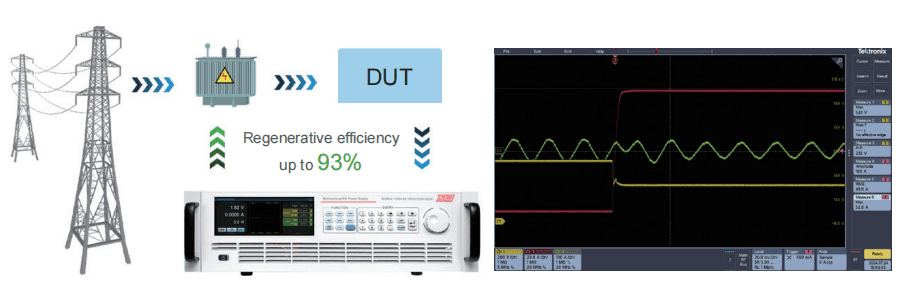

Source ↔ Load 무중단 전환 — 에너지 회생

전원공급과 회생 부하를 통합한 N35500 시리즈는 출력·흡수 전류 간을 무중단으로 전환해 전압·전류 오버슈트를 효과적으로 방지합니다. Load 모드에서는 외부 전력 공급뿐 아니라 전력 흡수와 그리드로의 깨끗한 전력 환원까지 지원하며, 회생 효율은 최대 93%에 달합니다. 리튬 배터리, UPS, BOBC 등 장비 시험에 폭넓게 활용됩니다.

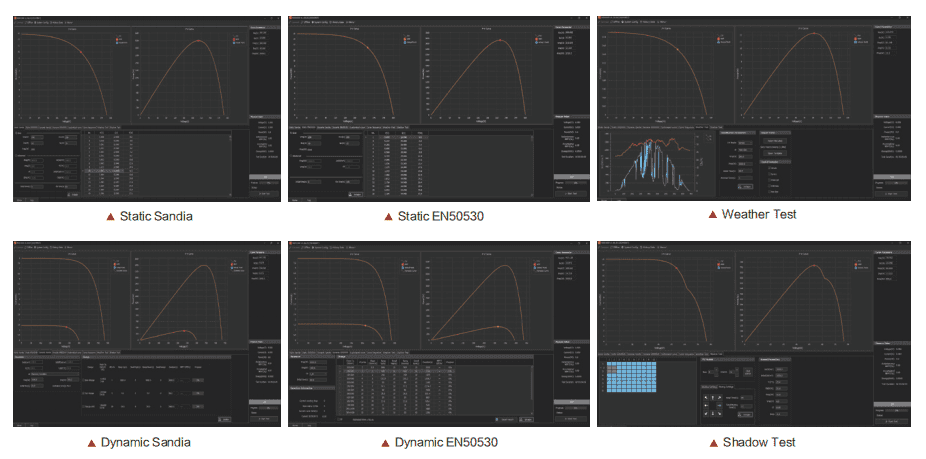

PV 셀 시뮬레이션 (옵션)

정확한 측정·고안정성·빠른 응답을 갖춘 N35500 시리즈에 NS91000을 결합하면 태양전지 매트릭스의 I-V, P-V 곡선을 정확히 시뮬레이션할 수 있습니다. Vmp, Pmp 등 파라미터 설정 후 규정 준수 리포트 생성이 가능하며, 태양광 인버터의 정적·동적 최대 전력점 추적 효율 시험과 마이크로그리드·분산 태양광 등 시스템 시뮬레이션·핵심 장비 시험에도 활용됩니다.

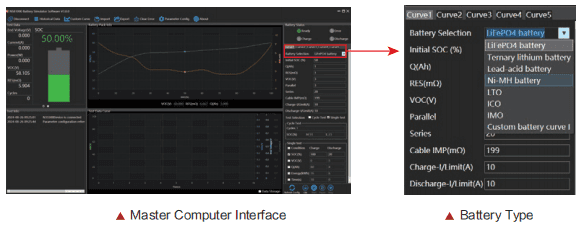

배터리 시뮬레이션

N35500 시리즈에 NS81000 배터리 시뮬레이터 SW를 결합하면 다양한 배터리 시뮬레이션 요구를 충족하고 시험 효율을 높입니다. NS81000은 7가지 표준 배터리 모델 라이브러리를 갖춰 사용자가 해당 배터리 타입을 선택하고 기본 용량·보호 파라미터만 설정하면 SW가 해당 타입의 배터리 특성 곡선을 빠르게 생성합니다. 2가지 사용자 정의 배터리 특성 곡선도 제공되어 실제 측정 데이터를 import해 시뮬레이션할 수 있습니다.

와이드 레인지·고전력 밀도 — 비용·공간 절약

체계적 방열 설계, 부품 선정·메인 회로 토폴로지·시스템 방열 최적화로 3U 섀시에 42kW 출력을 구현했습니다. 와이드 레인지 출력 설계 — 전압 최대 1500V, 전류 최대 65A. 다양한 전압/전류 레벨의 시험 시나리오를 한 대로 충족해 연구실·자동 시험 시스템의 구매 비용과 공간 점유를 크게 줄여줍니다.

CC&CV 우선순위 기능

전압 제어 우선 또는 전류 제어 루프 우선을 설정할 수 있어 DUT 특성에 맞는 최적의 동작 모드로 시험하며 DUT를 더 잘 보호합니다. 그림 1처럼 DC-DC 전원 모듈에 전원을 공급할 때 전압 오버슈트를 줄여야 하면 전압 우선 모드로 빠르고 부드러운 전압 상승을 얻습니다. 그림 2처럼 배터리 충전 같은 저임피던스 시험에서는 전류 우선 모드로 빠르고 부드러운 전류 상승을 얻습니다.
