N3200 시리즈
고전압 프로그래머블 DC 전원공급장치
고전압 디바이스, 소재 시험, 고에너지 물리 실험에서는 IGBT 디바이스 절연 파괴 시험이나 절연 시험처럼 고전압·저전류 요구가 자주 발생합니다. N3200 시리즈 고전압 DC 전원은 NGI가 다년간 축적한 전자 회로·계측기 개발 노하우를 바탕으로 고전압 시험 시나리오 전용으로 개발됐습니다. 최대 10kV 출력에 전압/전류 분해능 0.1V/0.1μA, 2U 하프 19인치 섀시로 벤치탑·랙 마운트 모두에 적합합니다. HD LCD 화면이 다양한 데이터를 한눈에 보여줍니다.
응용 분야
- 고전압 디바이스 절연 파괴 시험
- 고에너지 물리 연구
- 고전압 비저항 시험
- 절연 시험
- 고전압 부품 시험
- 누설전류 시험
주요 특징
- 전압 범위: ±2.5kV / ±5kV / ±10kV
- 전압/전류 최소 분해능: 0.1V / 0.1μA
- 0V부터 조정 가능
- 저노이즈 — 고정밀·고감도 측정
- LAN 포트, RS232 인터페이스 — SCPI 지원
- 고전압 출력 단자, 아날로그 프로그래밍, 전압/전류 모니터링 인터페이스
- 전류 범위: 10mA / 5mA / 2mA
- 기본 전압 정확도 0.05%
- 전압/전류 트립 경고
- OVP/OCP/OTP 보호
- 4.3인치 HD LCD
기능 및 장점
저출력 노이즈

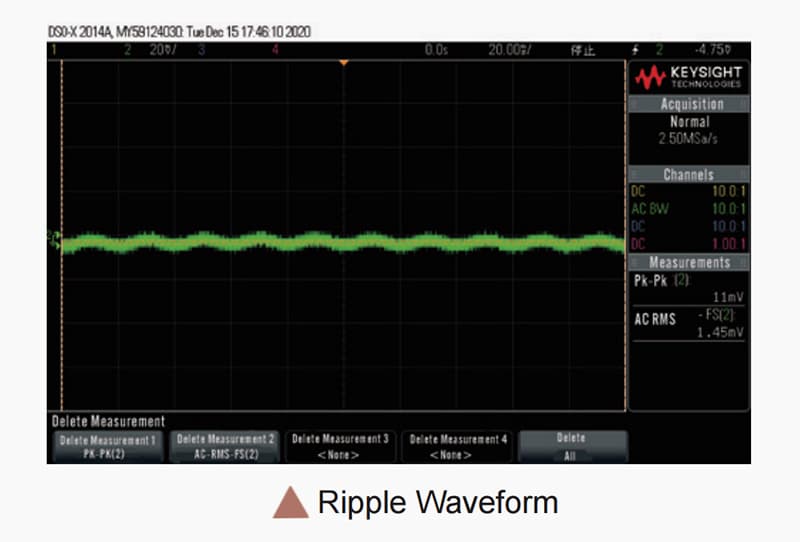

전원공급장치에서 출력 노이즈는 매우 중요한 지표입니다. N3200 시리즈는 출력 리플이 3mVrms 이하로, 누설전류·고비저항 측정 같은 민감한 측정에 매우 유리합니다.
큰 LCD 화면

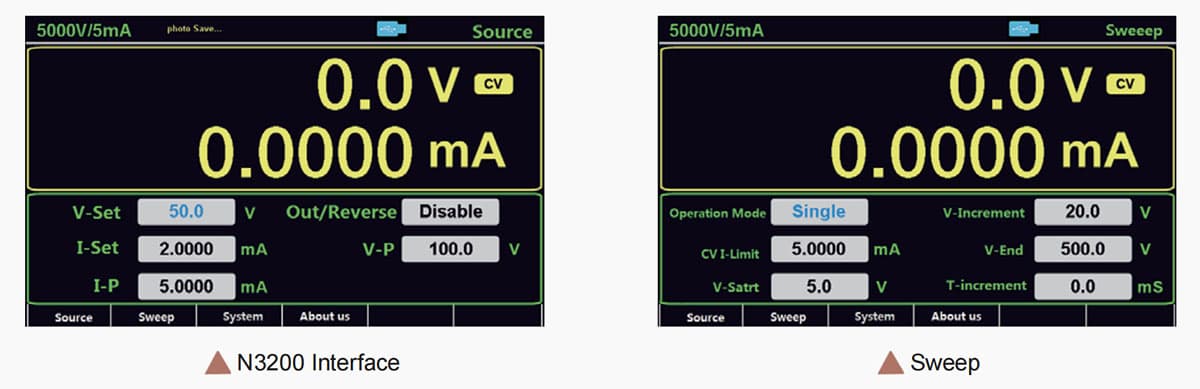

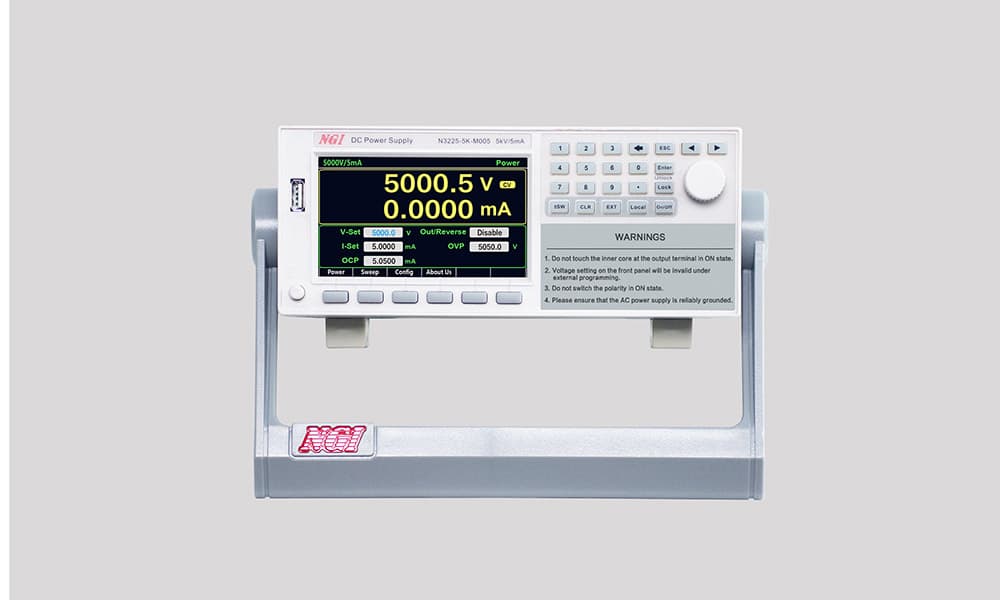

N3200 시리즈는 4.3인치 HD LCD를 탑재했습니다. 기존 LED 디지털 튜브 대비 저전력·소형·저복사 장점이 있고, 직관적인 UI 디자인과 결합되어 N3200을 시각적이고 사용하기 쉽게 만들어줍니다.
고전압 시험 시스템 손쉬운 구축

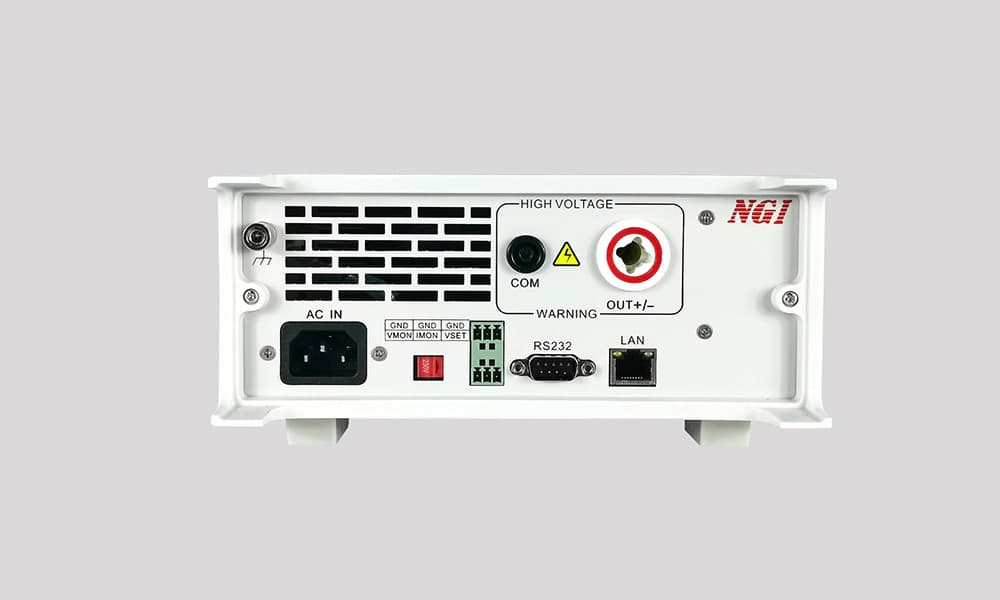

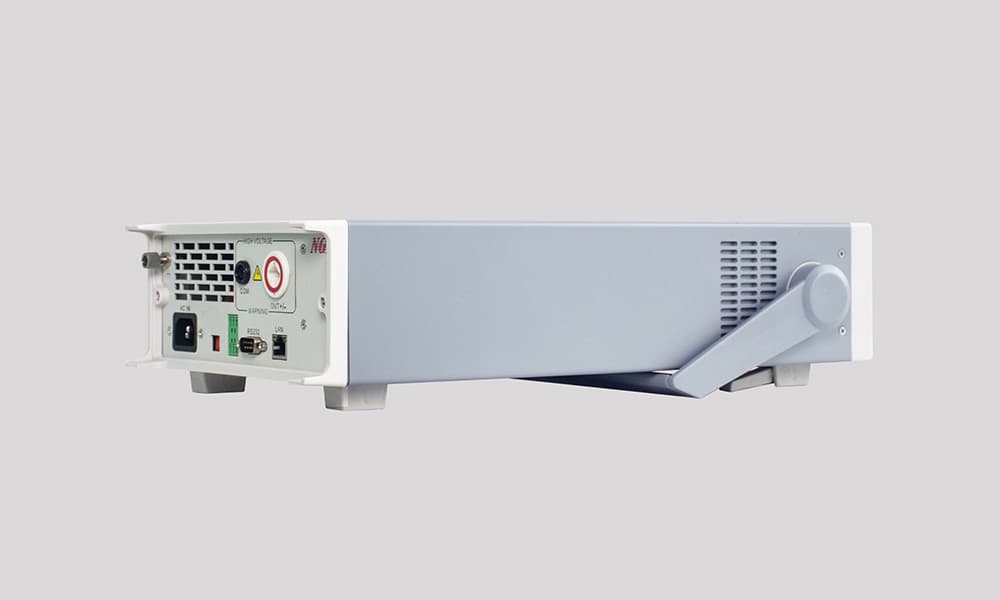

후면 고전압 출력 인터페이스, 아날로그 프로그래밍 인터페이스, 전압·전류 모니터링 인터페이스, LAN, RS232, SCPI 명령을 모두 제공하며, NE101 통신 변환기를 통해 IEEE-488 표준 시스템도 지원합니다. 사용자는 자동화 고전압 시험 시스템을 손쉽게 구축할 수 있고, 시험 안전성도 한층 강화됩니다.

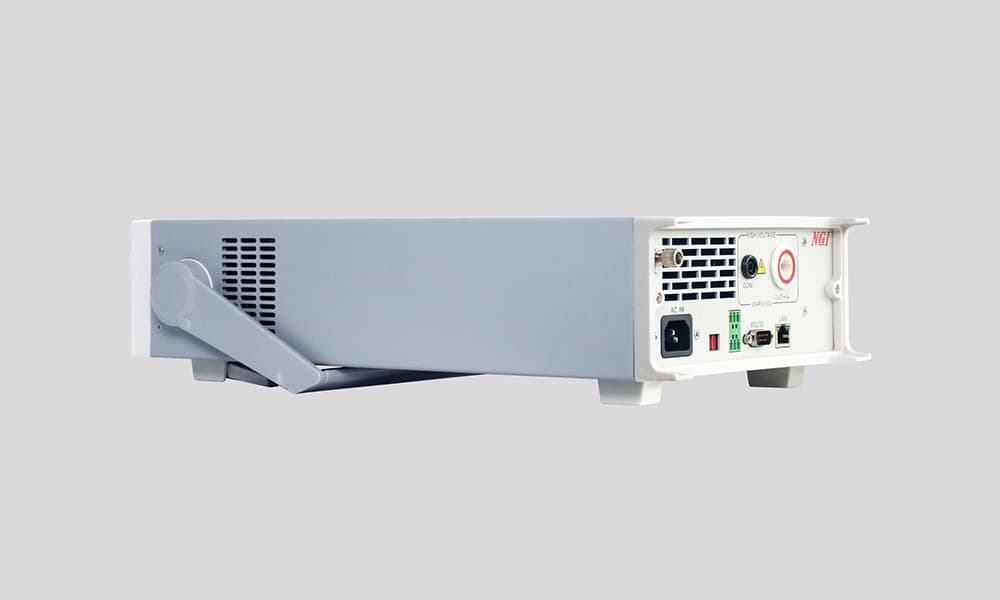

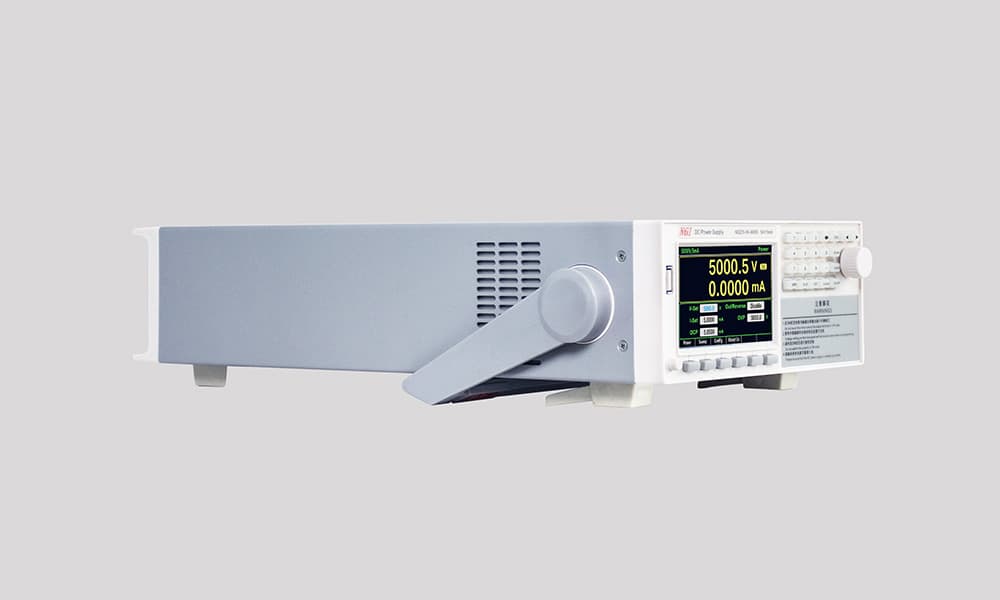

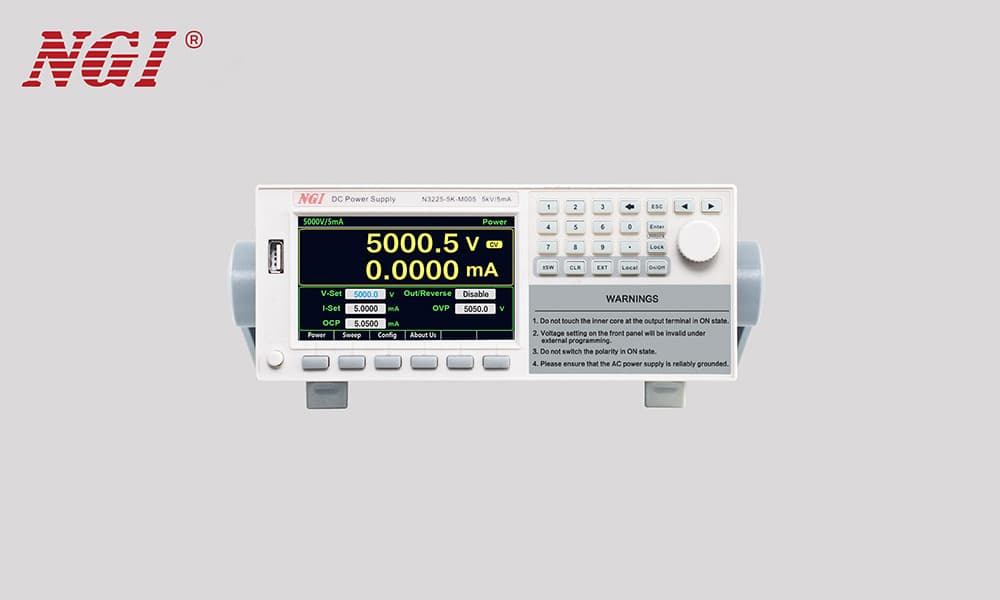

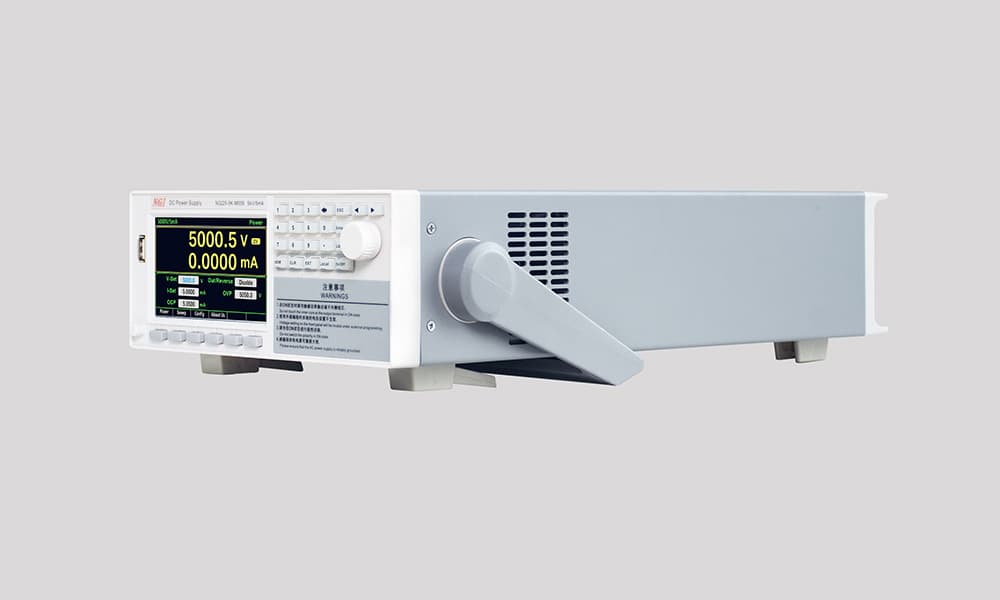

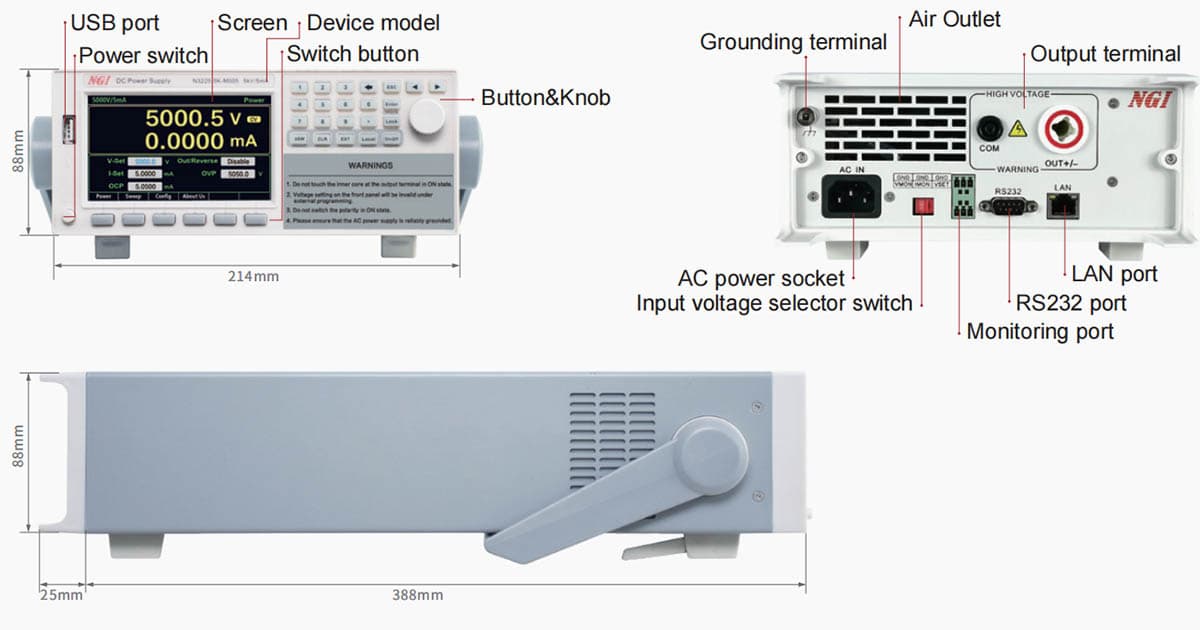

제품 외형

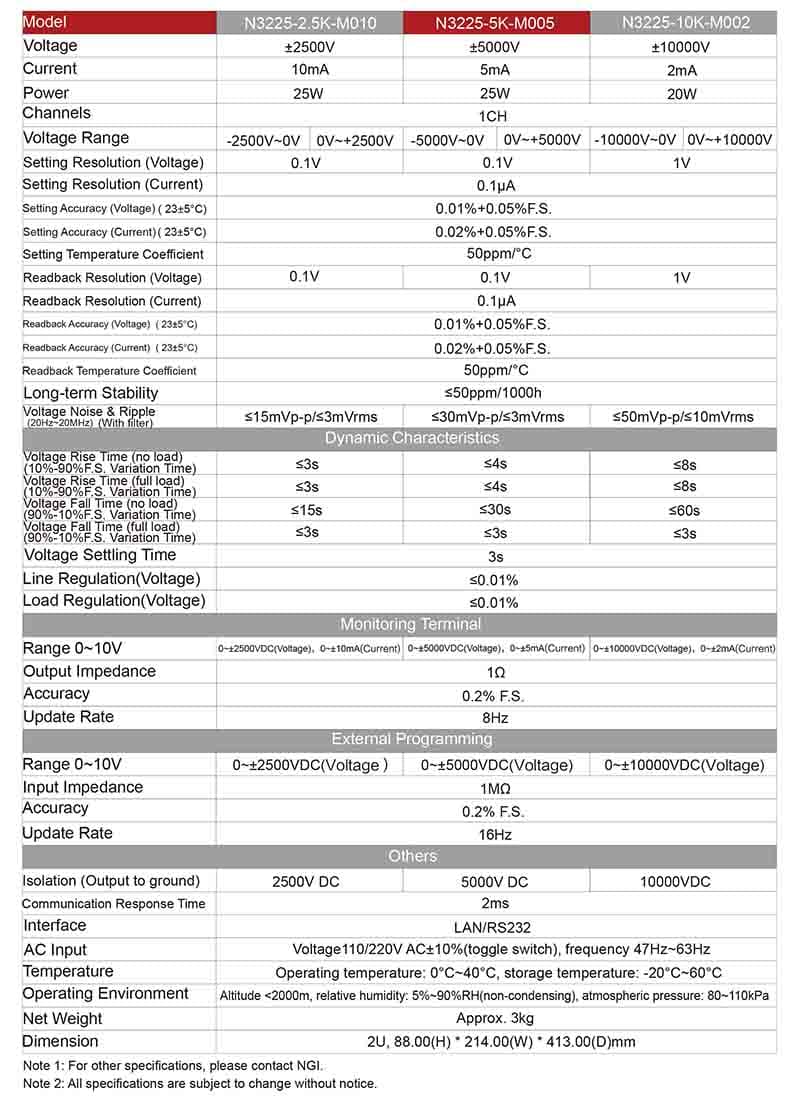

기술 사양서
