응용 분야
- 저전력 전원공급장치 시험 — AC/DC 전원, DC/DC 컨버터, LED 전원, 통신 전원 등
- 자동차 와이어링 하니스, 커넥터, 퓨즈, 릴레이, BEC(중앙 전기 박스) 시험
- 리튬 배터리·축전지 등 방전 시험
주요 특징
- 전압 범위: 0~80V / 0~150V / 0~600V
- 전류 범위: 0~120A
- 고집적 — 단일 장비 최대 12채널
- CC, CV, CP, CR 모드별 듀얼 측정 레인지
- 8가지 시험 모드: CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC
- 부하 효과 시험, 동적 스윕, 시간 측정, 방전 시험
- LED 시뮬레이션 기능 지원
- OCP/OVP/OPP 시험 모드
- SEQ 시험, 자동 시험, Von/Voff, 단락 시뮬레이션
- 통신 인터페이스: LAN, RS232, RS485
기능 및 장점

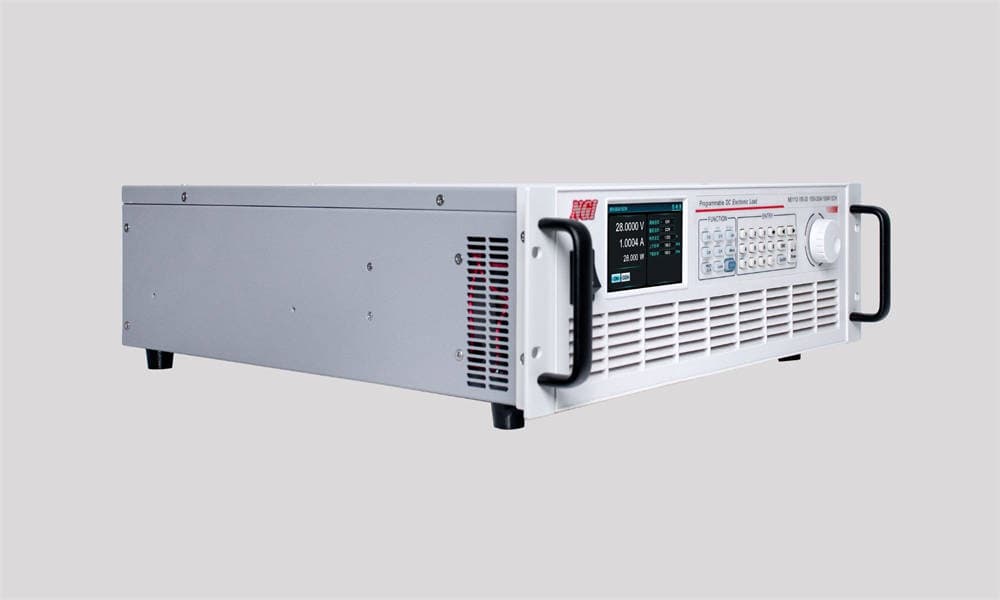

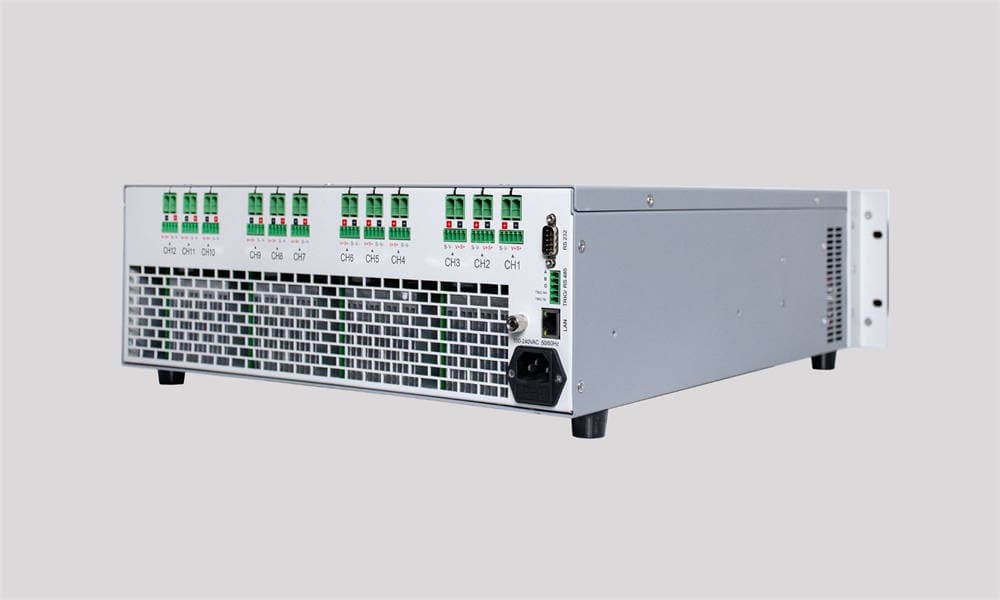

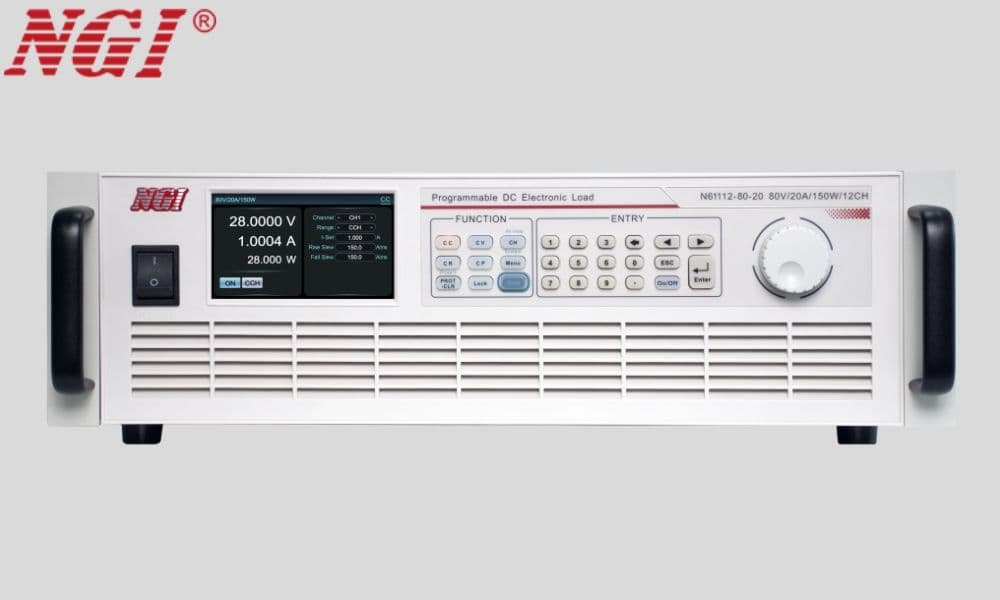

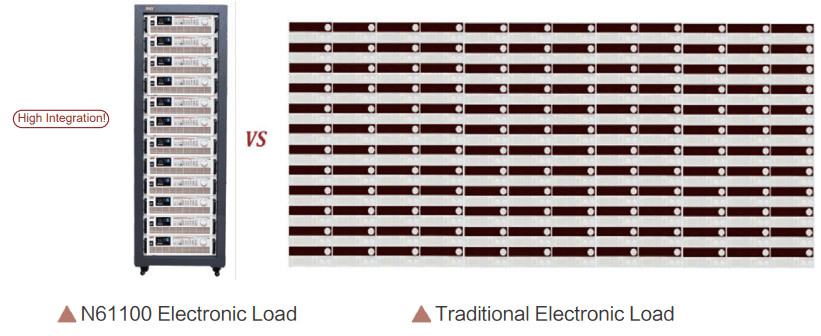

초고집적 — 단일 장비 최대 12채널
N61100 DC 전자부하는 단일 장비에 최대 12채널을 지원하며, 채널마다 전기적으로 절연되어 있습니다. 개별 제어와 최대 120채널 동시 제어가 모두 가능해, 다채널 일괄 시험 시스템에서 시험 비용과 계측기 점유 공간을 줄이고, 5ms 리드백 속도와 결합되어 시험 효율을 크게 끌어올립니다.
다양한 동작 모드
기본 4모드(CC, CV, CP, CR) 외에 CV+CC, CR+CC, CV+CR, CP+CC 4가지 조합 모드를 지원합니다. CR+CC는 전원 기동 시험에 적합해 기동 시 과전류 보호를 방지하고, CV+CR은 Von 기능을 대체할 수 있으며, CV+CC는 배터리 충전의 동작 모드 전환 과정을 시뮬레이션합니다. 시험 응용에 맞게 자유롭게 선택할 수 있습니다.
LED 라이트 시뮬레이션 — LED 구동 전원 시험
LED 등가 회로는 저항 Rd와 전압 소스 Vf의 직렬 연결입니다. 그 I-V 곡선이 동작점(Vo, Io)에서 실제 LED 비선형 I-V 곡선의 접선과 같습니다. LED 모드에서는 LED 구동 전원의 정격 출력 전류, LED 동작 전압, 저항 계수 3가지 파라미터를 설정해 실제 LED 부하 조건을 시뮬레이션합니다.

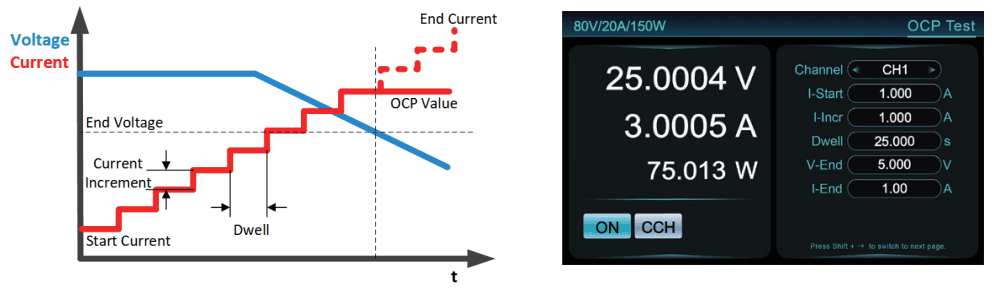

OCP(과전류 보호) 시험
OCP 시험에서 N61100은 CC 모드로 부하를 걸고 DUT 전압이 종료 전압보다 낮은지 확인합니다. 낮으면 현재 부하 전류를 시험 결과로 기록하고 입력을 차단해 시험을 종료합니다. DUT 전압이 종료 전압보다 높으면, 종료 전압 이하로 떨어지거나 최대 부하 전류에 도달할 때까지 부하 전류를 계속 증가시킵니다.
