응용 분야
- 배터리 보호회로 시험
- 휴대용 소비자 가전 (모바일·블루투스 이어폰·스마트워치 등)의 R&D·양산
- 전동 공구 양산 시험 (전동 스크루드라이버 등)
- 배터리 구동 소형 전원공급장치 (DC-DC, 무선 충전 등) 시험
- 배터리 정비 장비 시험
주요 특징
- 전압 범위: 0~20V
- 전류 범위: -10A~+10A
- 단일 채널 최대 200W
- 전압 상승·하강 시간 ≤50μs
- 전류 정확도 1μA
- 고정밀 DVM
- 전·후면 출력 단자 — 데스크톱·시스템 통합 모두 편리
- 디지털 I/O — 트리거 시험 지원
- LAN/RS232/CAN 인터페이스
기능 및 장점

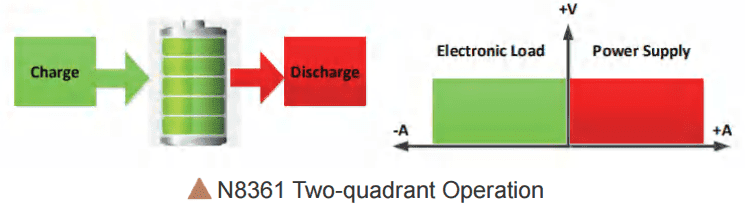

양방향 전류 흐름 — 전원·부하 모두로 동작
전류가 양방향으로 흐릅니다. N8361은 전류를 흡수하거나 출력할 수 있고, 최대 10A까지 처리합니다. 출력 포트에 스위치 컴포넌트가 있어 OFF 상태에서 외부 회로와 물리적으로 차단됩니다.
가변 출력 임피던스 — 배터리 내부 저항 시뮬레이션
N8361은 배터리 내부 저항 시뮬레이션 기능을 지원해 저항값을 프로그래밍할 수 있습니다. 0-20Ω 범위에서 실제 배터리의 내부 저항 특성과 일치하는 변화 그래프를 에뮬레이션합니다.

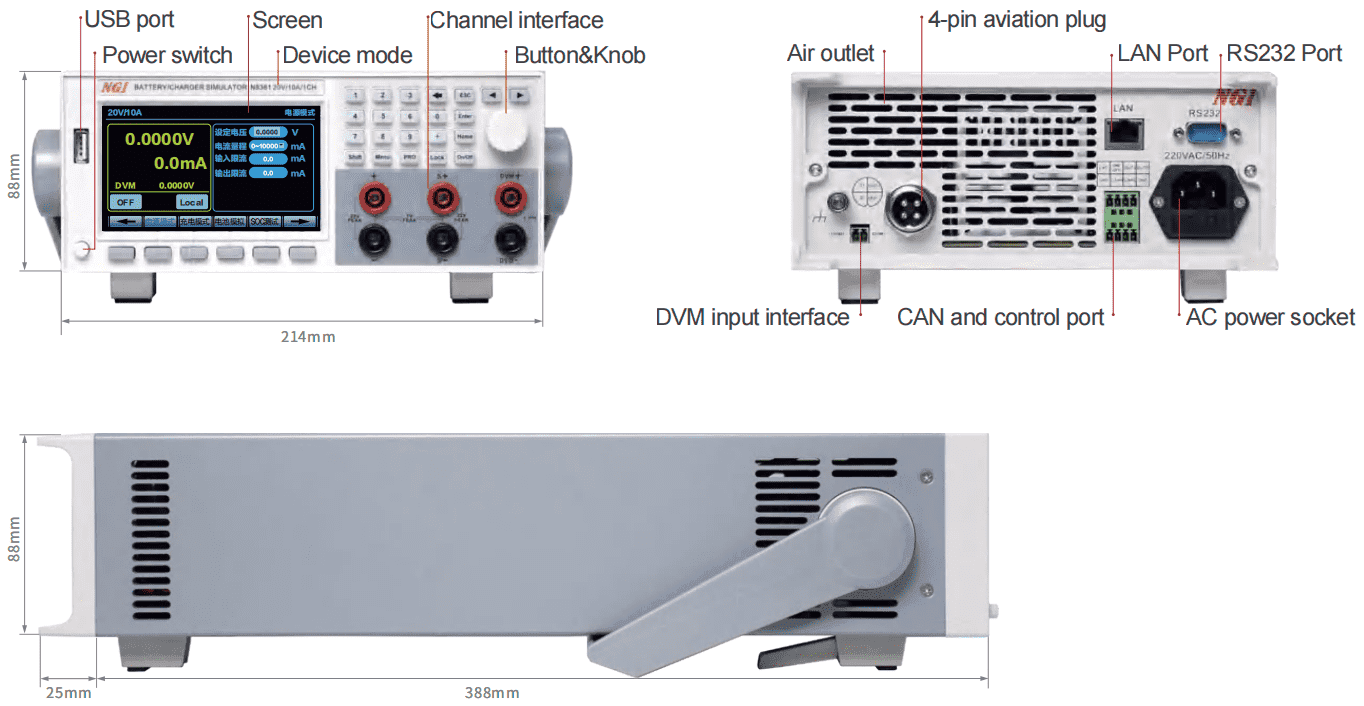

전·후면 배선 설계

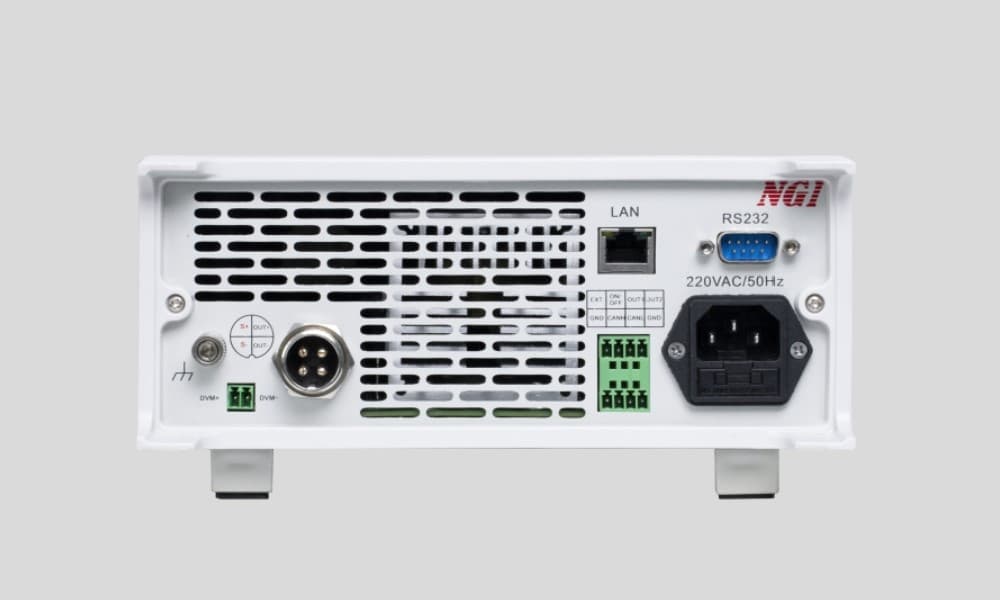

전면 패널에 바나나 잭, 후면 패널에 출력 단자를 배치해 데스크톱 응용과 시스템 통합 모두에 편리하며, 시험 효율을 높입니다.
DVM 시험 기능
N8361 시리즈는 기본 회로 측정 기능을 제공합니다. 1채널 내장 DVM이 외부 전압을 측정하며, 전압 범위는 -30V ~ 30V, 분해능 0.1mV입니다. LCD 화면에 동적 데이터가 표시되어 전압 변화를 편리하게 관찰할 수 있습니다.

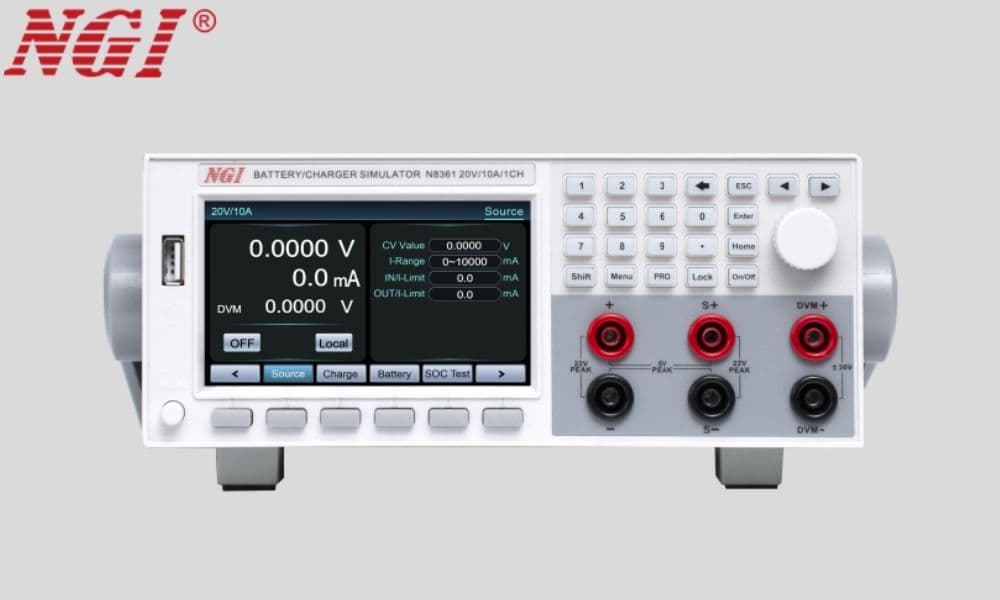

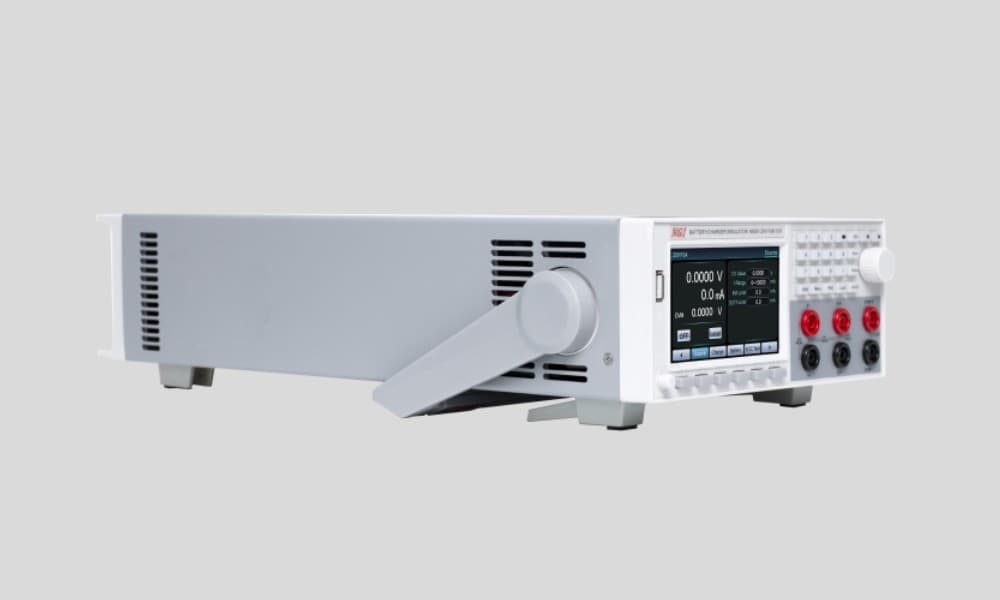

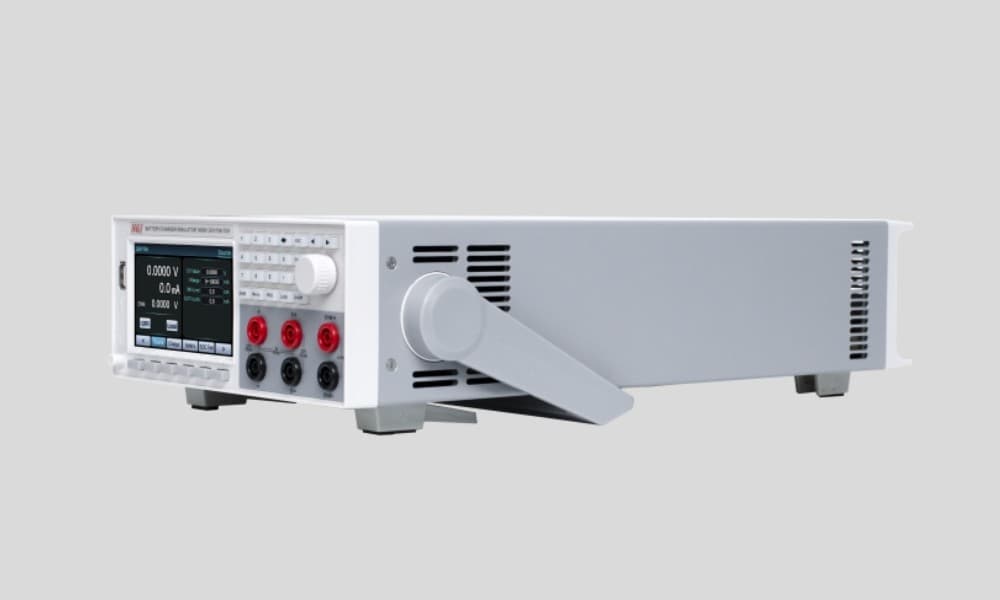

제품 외형
