24채널 양방향 배터리 시뮬레이터

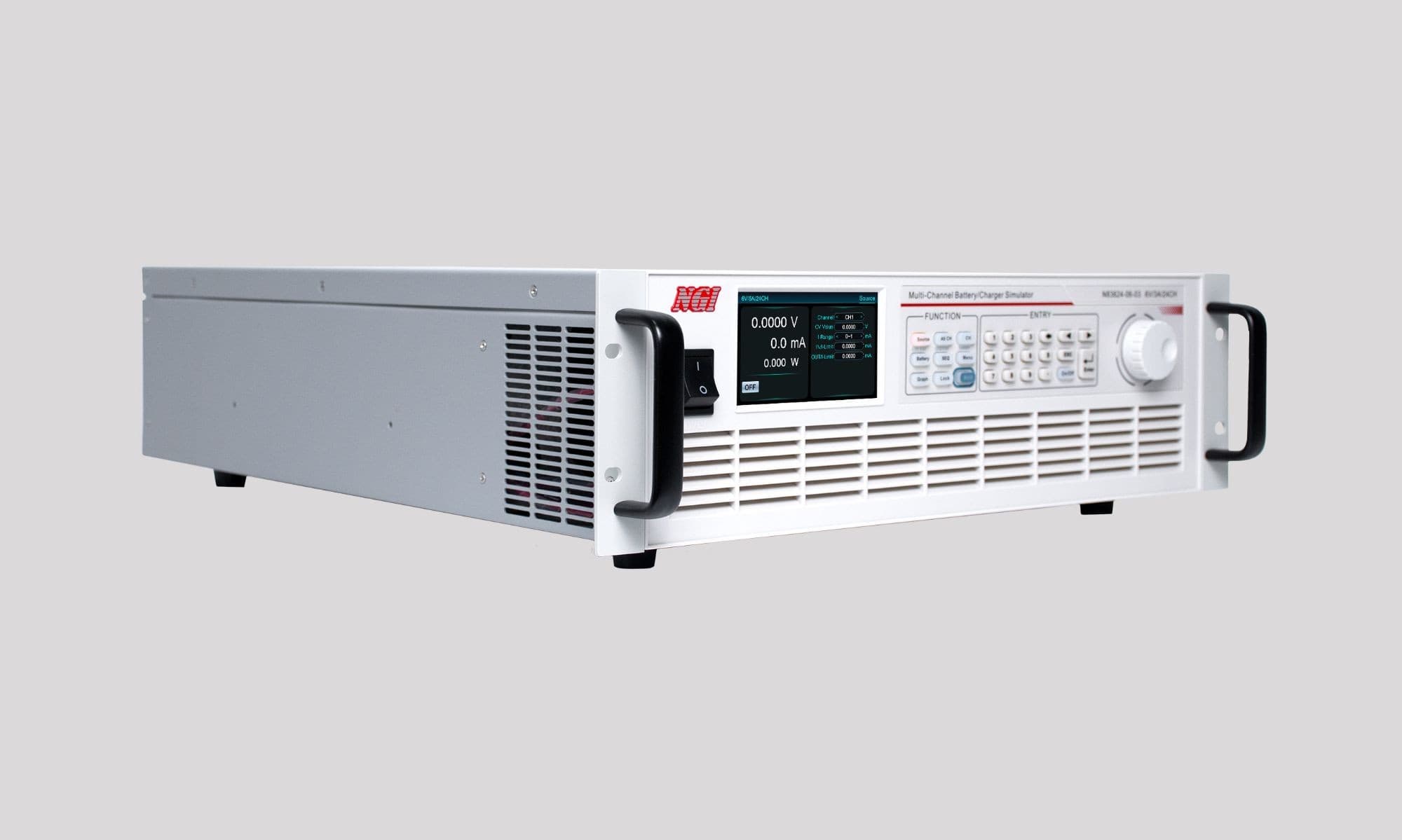

N83524는 저전력·다채널·고정밀을 갖춘 프로그래머블 배터리 시뮬레이터입니다. 듀얼 쿼드런트 설계로 전류 충방전이 모두 가능해, BMS 시험과 소비자 가전 ATE 시험 요구를 모두 충족합니다. 전압 정확도 0.6mV, μA급 전류 측정, 단일 장비 최대 24채널을 지원합니다. 채널마다 절연되어 직렬 연결이 편리하며, 로컬 운영과 LAN/RS232/CAN 원격 운영을 모두 지원합니다. 직관적 응용 소프트웨어가 다채널·다파라미터·복잡한 시험 환경의 배터리 시뮬레이터 요구를 손쉽게 충족합니다.
응용 분야
- 신에너지 자동차, UAV, ESS의 BMS/CMS 시험
- 배터리 보호회로 시험
- 휴대용 소비자 가전 (모바일·블루투스 이어폰 등)의 R&D·양산
- 전동 공구 양산 시험 (전동 스크루드라이버 등)
- 저전력 제품 (DC-DC, 무선 충전 제품 등) 전원 공급
- 배터리 정비 장비 시험
주요 특징
- 전압 범위: 0-6V
- 전류 범위: ±1A / ±3A / ±5A
- 전압 정확도 0.6mV
- μA급 전류 측정
- 고집적도 — 단일 장비 최대 24채널, 채널별 절연
- 전압 리플 노이즈 ≤ 2mVrms
- μs급 동적 응답 — 실제 배터리 특성 시뮬레이션
- 옵션 NB108 시리즈로 fault 시뮬레이션 + nA급 전류 측정
- Charge 모드, 배터리 시뮬레이션, SEQ 시험, SOC 시험 지원

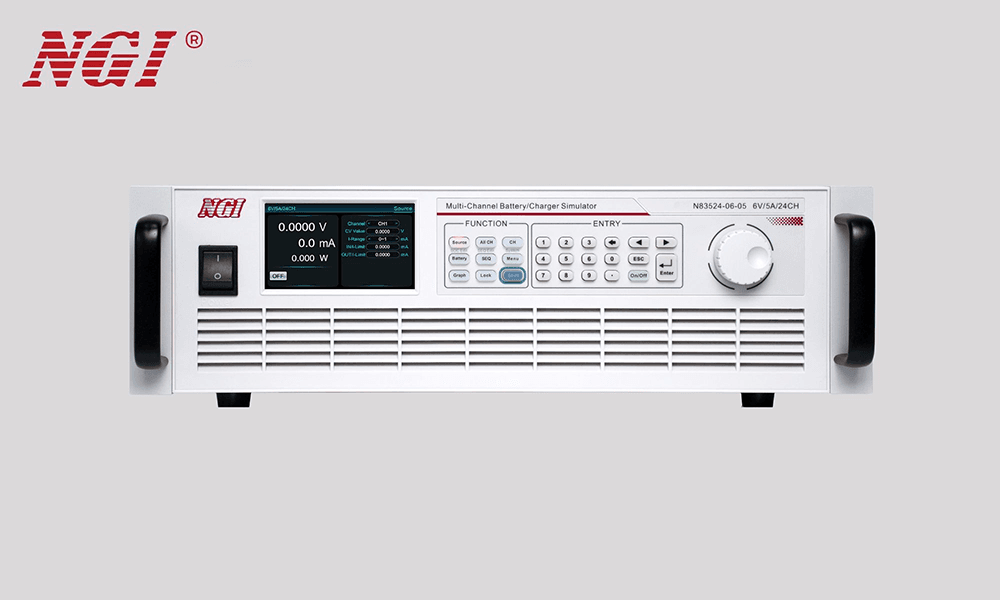

- 4.3인치 HD 컬러 LCD — 로컬/원격 제어, 표준 응용 소프트웨어

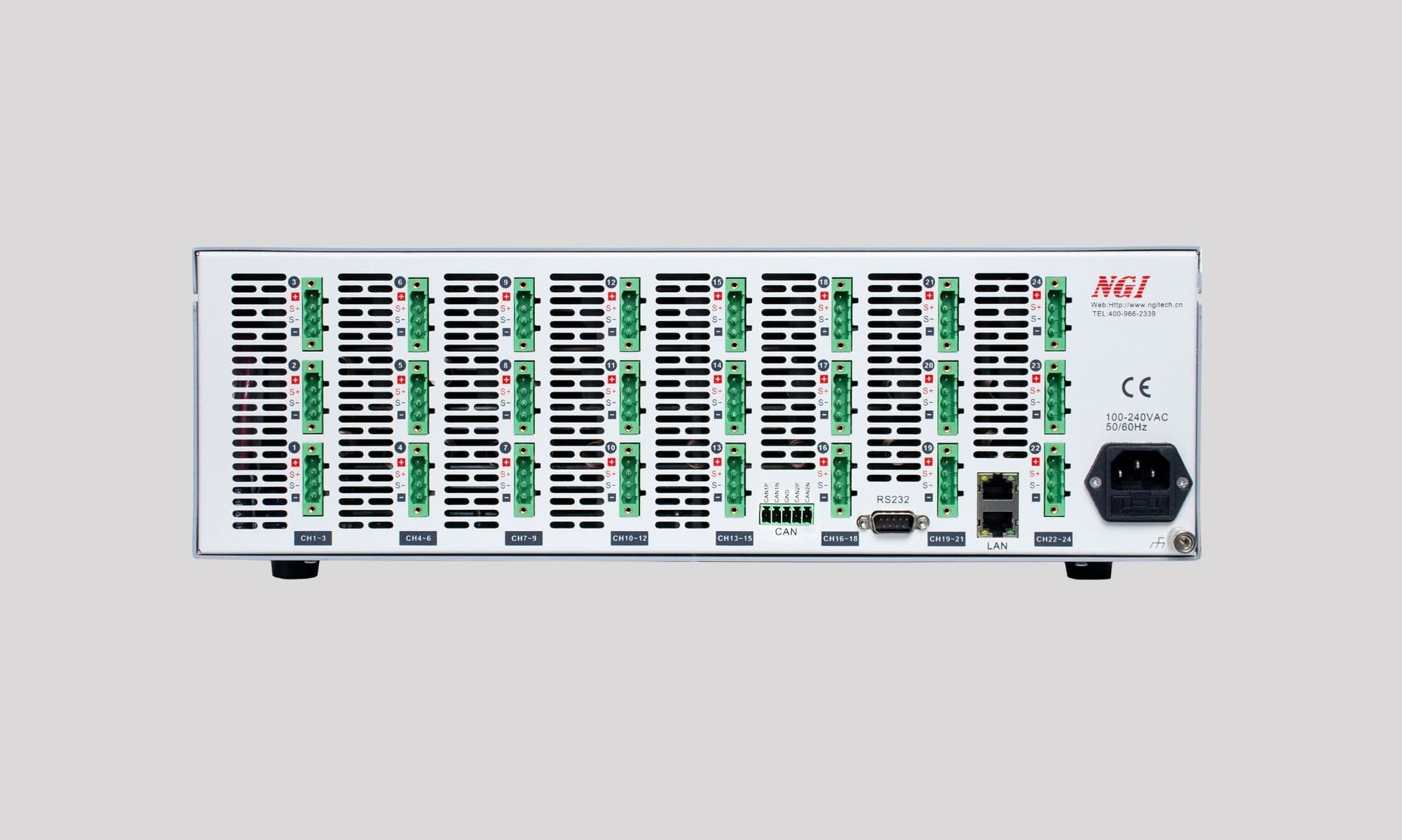

- LAN, RS232, CAN — 듀얼 LAN 포트로 캐스케이드 응용 편리
기능 및 장점

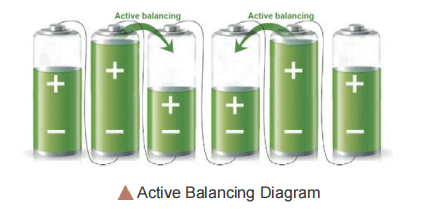

능동/수동 밸런싱 시험
양방향 전류 설계로 채널마다 최대 5A의 입출력을 지원합니다. 사용자가 배터리 충방전 모델을 자유롭게 커스터마이징할 수 있어, BMS 능동/수동 밸런싱 시험 요구를 완벽히 충족합니다.

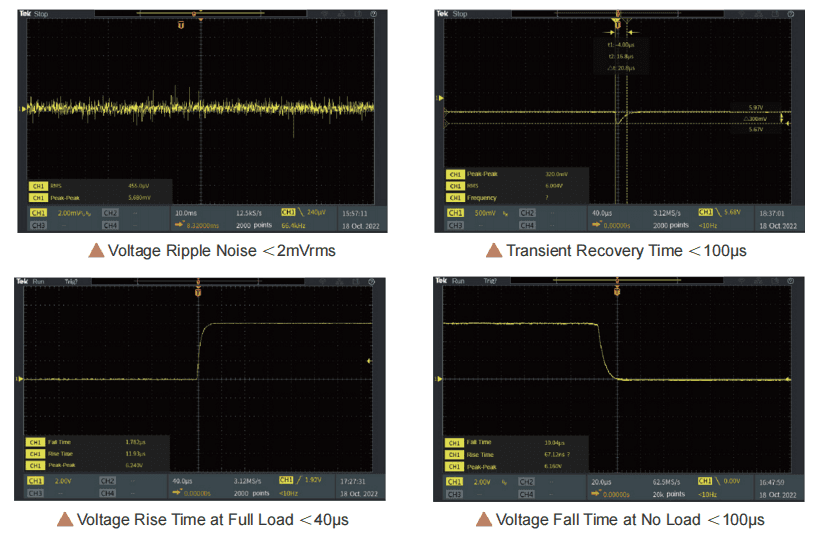

빠른 동적 응답
N83524는 빠른 동적 응답 능력을 갖췄습니다. 부하가 10%→90%로 변동하고 전압이 50mV 강하 후 회복되는 시간이 100μs 이내입니다. 전압 상승·하강 파형이 고속이고 오버슈트가 없어, DUT에 안정된 출력 전압을 보장합니다.

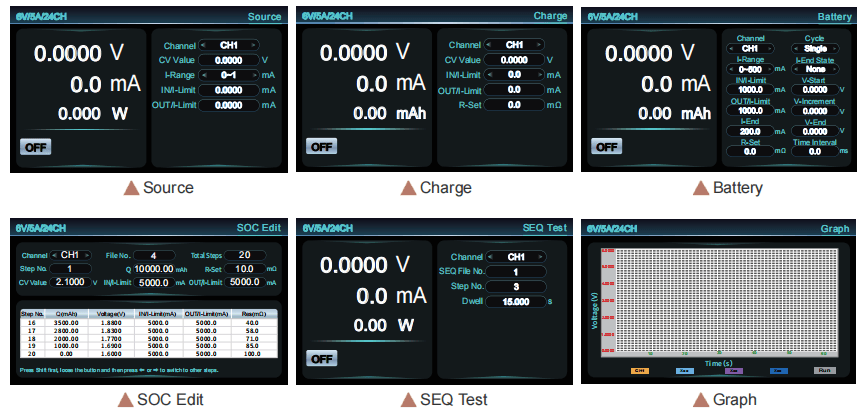

다양한 사양의 BMS 칩 시험에 적합한 배터리 시뮬레이션
Source, Charge, 배터리 시뮬레이션, SOC Test, SEQ Test, Graph 등 다양한 기능을 지원합니다. 고정밀 전압·전류 측정으로 다양한 배터리 조건에서 휴대용 전자 제품의 응답을 빠르게 검증할 수 있고, 한 대로 여러 용도를 소화해 시험 장비 통합과 시험 절차 최적화를 동시에 실현합니다. 내부 회로가 다양한 칩에 최적화되어 여러 사양의 BMS 칩을 모두 시험할 수 있습니다.

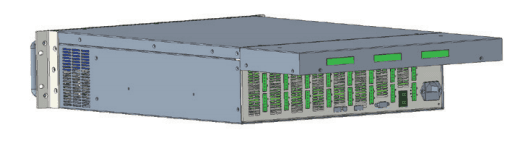

옵션 fault 시뮬레이션 유닛
N83524는 19인치 3U 섀시에 24개의 독립 출력 채널을 통합했습니다. 옵션인 NB108-2 fault 시뮬레이션 유닛(아래 그림)을 추가하면, 24채널 정·부극 단락, 정·부극 개회로, 역극성을 모두 내장형으로 시뮬레이션할 수 있습니다. NB108-2를 활용하면 시험 시스템의 통합도가 높아지고 복잡한 배선이 줄어들어 공간과 비용을 함께 절감할 수 있습니다.
