응용 분야
- 신에너지 자동차, UAV(무인기), 에너지 저장 시스템(ESS)의 BMS/CMS 시험
- 휴대용 소비자 가전 (모바일·블루투스 이어폰·스마트워치 등)의 R&D 및 양산
- 전압 수집 장치(예: 연료전지 전압 모니터)의 캘리브레이션
주요 특징
- 전압 범위: 0~5V / 0~6V
- 전압 정확도 1/60,000 수준
- 전압 리플 노이즈 ≤ 2mVrms
- LAN 포트 및 RS485 인터페이스
- 채널별 절연 구조
- 전류 범위: 0~1A / 0~2A / 0~3A
- 고속 동적 응답 — 전압 상승 시간 5ms 이내
- 전압 온도 계수 10ppm/°C
- 단일 장비 최대 24채널
- 데이터 분석·리포트 기능을 갖춘 전용 응용 소프트웨어
기능 및 장점

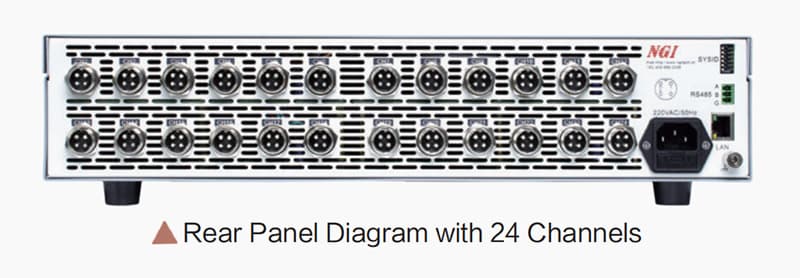

초고집적 — 단일 장비에 최대 24채널
N8330 시리즈는 표준 19인치 2U 섀시에 최대 24채널을 탑재했습니다. 모든 채널이 절연되어 있고 한 대로 24개 스테이션을 동시 시험할 수 있어, 사용 장비 수를 크게 줄이고 시험 효율을 높여줍니다.
초고정밀 전압 — 칩 레벨 시험까지 대응
BMS 칩 시험에서 셀 전압 시뮬레이션 정밀도는 μV 단위가 요구됩니다. N8330 시리즈 배터리 시뮬레이터는 기본 전압 정확도 0.1mV, 전압 분해능 10μV를 제공하여 칩 레벨 시험 환경에 폭넓게 적용되고 있습니다.

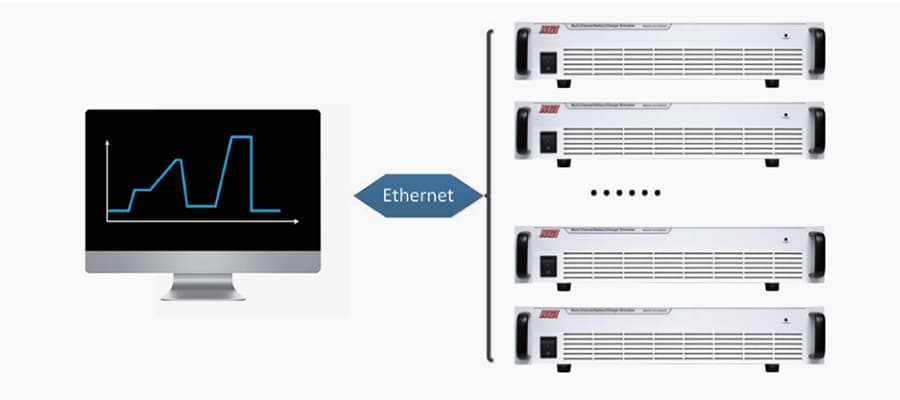

직렬 연결 — 배터리 팩 동작 조건 시뮬레이션
다수의 셀을 직렬로 시뮬레이션할 때 N8330은 여러 장비의 직렬 연결을 지원합니다. 응용 소프트웨어에서 원격 제어 및 자동 시험을 손쉽게 구현할 수 있습니다.
초고속 트랜지언트 응답 — 오버슈트 없음
낮은 출력 노이즈로 리플 없는 진정한 DC 특성을 재현합니다. DUT(피시험 장치) 변동 시에도 N8330은 즉각 안정된 DC 출력을 공급해 서지 전압으로 인한 손상을 방지합니다. 비정적 제품 시험·응용에서도 N8330 시리즈는 즉시 안정된 DC 전압을 제공하며, 고속 프로그래밍과 실제 동작과 동일한 다양한 파형 에뮬레이션을 지원합니다. 부하 변동 응답 시간은 3ms 이내입니다.

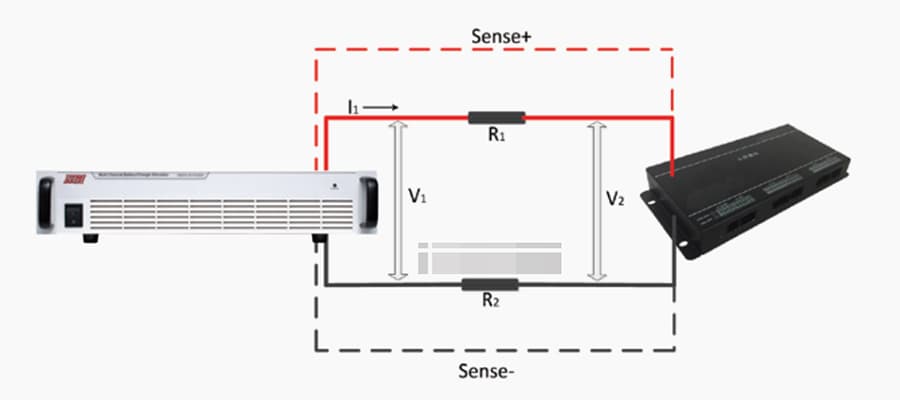

4-와이어 센스 — 정확한 전압 측정 보장
정확한 전압 측정을 위해 4-와이어 방식을 채택했습니다. 두 가닥은 전압 출력에, 다른 두 가닥은 DUT의 실제 전압을 직접 측정하는 데 사용됩니다. N8330에서 DUT까지의 리드선 저항으로 인한 전압 손실이 4-와이어 센스로 완전히 제거됩니다.

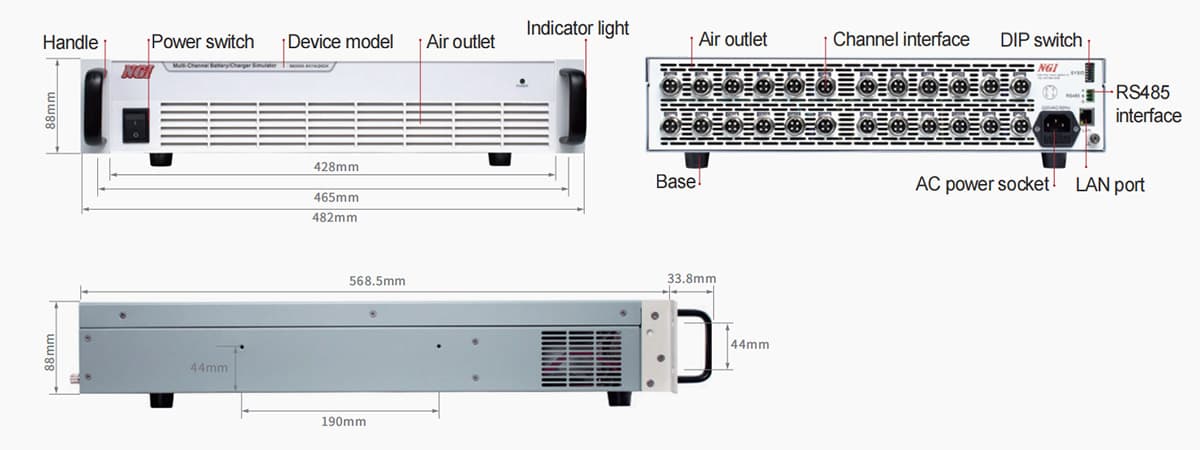

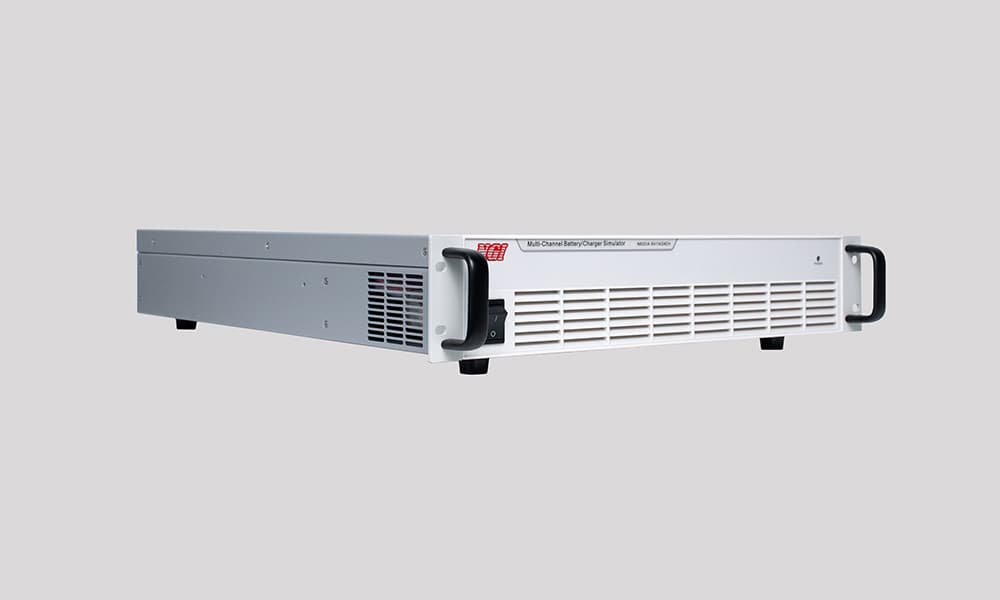

제품 외형
