N75500 시리즈

고성능 회생형 그리드 시뮬레이터

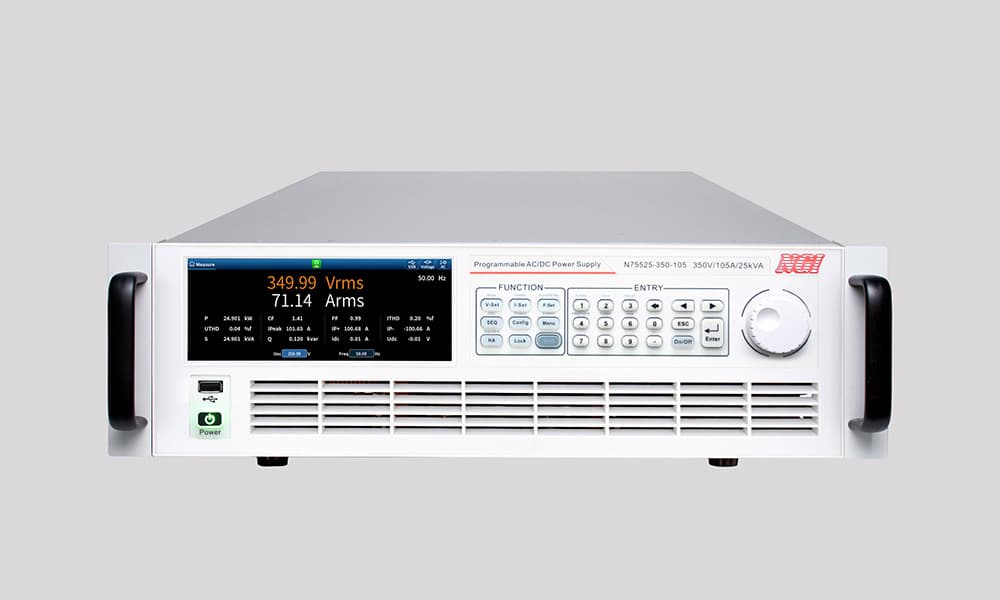

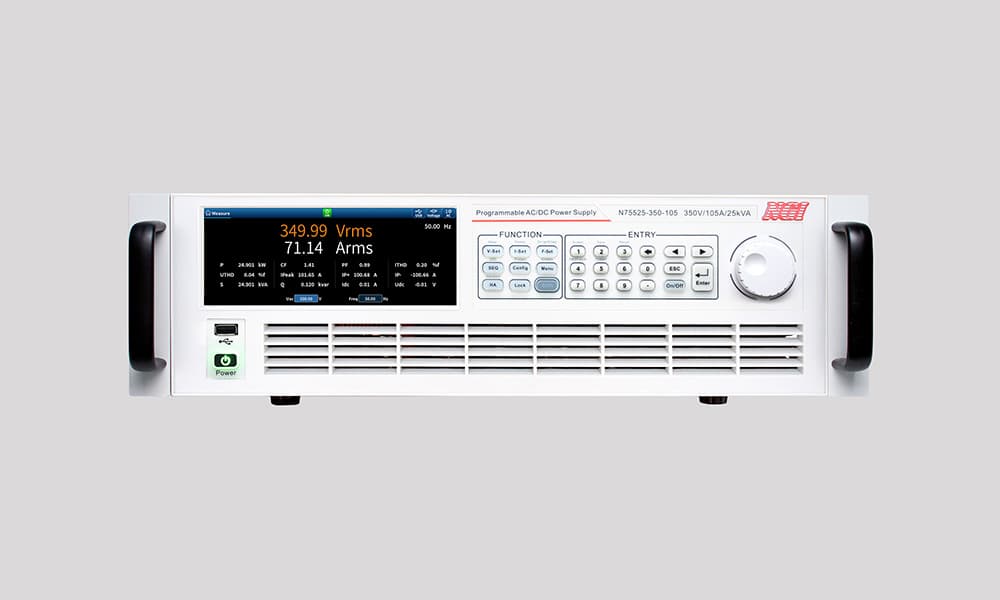

N75500 시리즈는 NGI가 자체 개발한 고성능·대전력 프로그래머블 그리드 시뮬레이터로, 회생형 전력 피드백과 4-사분면 동작을 모두 지원합니다. 고전력 밀도 설계 덕분에 컴팩트한 3U 섀시 안에서 25kVA의 출력을 구현하며, 병렬 연결 확장으로 더 큰 전력까지 자유롭게 대응할 수 있습니다. 단상·삼상·역상·분상 출력 모드를 모두 지원하고, 출력 전압은 최대 350V (L-N), 606V (L-L), 역상 모드에서는 700V (L-L)까지 폭넓게 커버합니다. AC, DC, AC+DC, DC+AC 4가지 출력 모드로 다양한 그리드 환경을 정확히 재현하며, 전용 아일랜딩 시험 모드를 통해 R·L·C·유효전력·무효전력을 자유롭게 설정해 비선형 부하·그리드 공진을 시뮬레이션, 안티 아일랜딩 보호 성능을 종합적으로 검증할 수 있습니다. 전기차, 태양광 인버터, ESS, 전력 전자, 연구실 환경에 두루 활용되는 차세대 그리드 솔루션입니다.

견적 문의 이메일 문의

주요 특징

고전력 밀도 설계 — 3U 섀시에 25kVA 출력, 병렬 연결로 전력 확장 가능
최대 50차 고조파 시뮬레이션·분석
전압 범위 0–350V (L-N)
IEC 61000-4-11/4-13/4-14 등 국제 규격 준수
출력 주파수 1–500Hz, 전압·주파수 자유 조정
프로그래머블 ON/OFF 위상각: 0~360°
고조파·인터하모닉 파형 합성
프로그래머블 출력 임피던스
단상·삼상·역상·분상 출력 모드
AC / DC / AC+DC / DC+AC 4가지 출력 모드
USB·CAN·LAN·RS232·RS485 표준 인터페이스, GPIB 옵션 (RS232 변환)
Modbus-RTU·SCPI·CANopen 다중 프로토콜
전압·전류 슬루레이트 자유 설정으로 다양한 시험 적용 가능
6.8인치 고해상도 LCD — 시험 정보 가독성 강화

응용 분야

신재생 에너지·분산 발전: 태양광(PV) 인버터, 에너지 저장 시스템(ESS), 전력 변환 시스템(PCS), 풍력 컨버터
전기차·충전 인프라: 단방향/양방향 OBC, 모터 드라이브, AC/DC 충전기, 마이크로그리드 시스템
전력 전자·전기기기: UPS, 인버터(VFD), 스위칭 전원공급장치(SMPS)
대학·연구·인증: 그리드 관련 연구, 계통 연계 표준 EMC 시험

기능 및 장점

그리드 장애·파형 종합 시뮬레이션

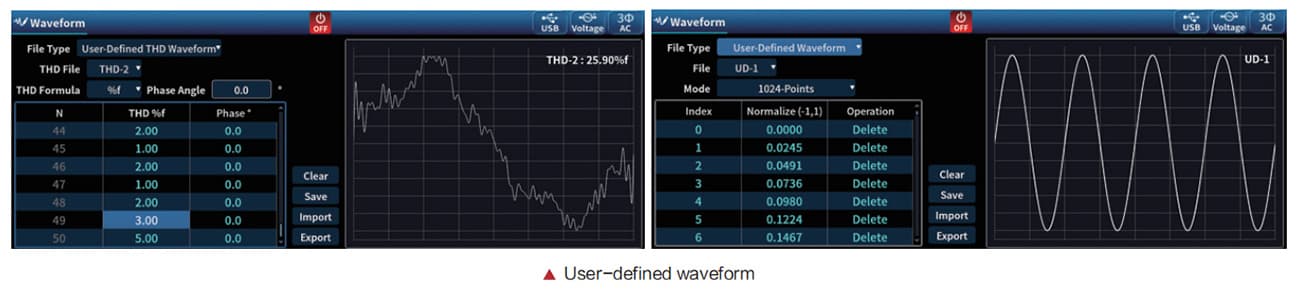

표준 사인파 외에도 삼각파·톱니파·사각파·사다리꼴파 등 비표준 파형을 내장하고 있습니다. IEC 61000-4-11/4-13/4-14/4-27/4-29 시험 표준을 빌트인으로 갖추고 있어, 전압 새그/스웰, 주파수 편차, 위상 점프, 전압 변동 같은 복잡한 그리드 조건에서 장비의 내성을 평가할 수 있습니다. 사용자 정의 파형 출력도 가능합니다.

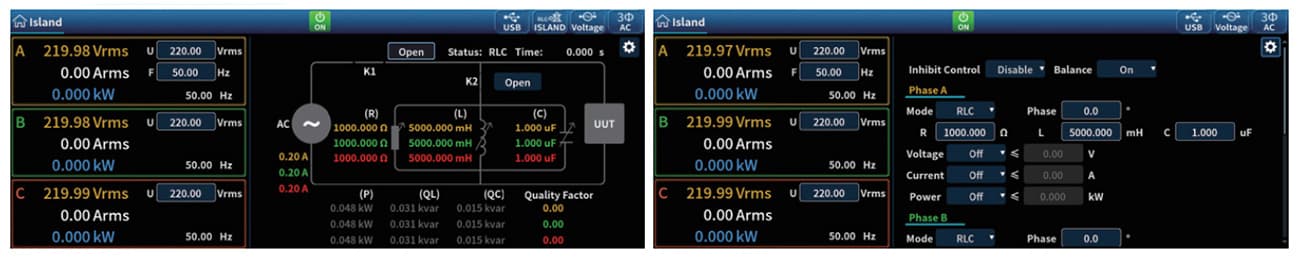

아일랜딩 시험 시뮬레이션

전문 아일랜딩 시험 모드를 탑재해, 유효전력(R)·무효전력(Q/C)을 직접 설정하거나 R·L·C 파라미터로 그리드 공진을 정밀 시뮬레이션합니다. DUT의 아일랜딩 검출·보호 메커니즘을 종합 검증해 안전 운전 요건 준수를 확인할 수 있으며, 복잡했던 안티 아일랜딩 시험을 안전하고 효율적인 자동화 표준 프로세스로 전환합니다.

완전 4-사분면 그리드 시뮬레이터

N75500 시리즈는 완전한 4-사분면 동작 유닛으로, 그리드와 디바이스 간의 양방향 에너지 교환을 어떤 방향으로든 그대로 시뮬레이션합니다. DUT가 그리드로부터 유효/무효 전력을 흡수하든(1·4사분면), 반대로 공급하든(2·3사분면) 모든 경우에서 정밀 시뮬레이션과 측정이 가능합니다. 발전기·인버터·정류기 등 양방향 전력 흐름이 발생하는 모든 시험 시나리오에 적합합니다.

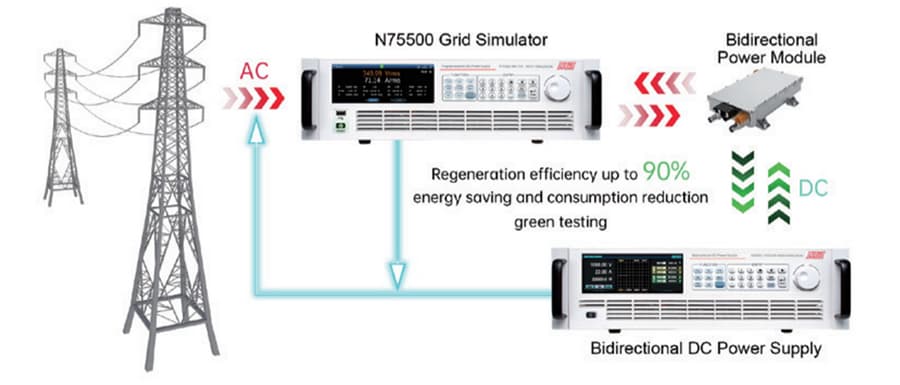

고효율 회생 기능

N75500 시리즈는 그리드 전원을 DUT에 공급할 뿐 아니라, DUT가 보내는 에너지를 흡수해 깨끗한 전력으로 변환한 뒤 로컬 그리드로 되돌립니다(회생 효율 최대 90%). 시험 과정의 에너지 소비와 열 관리 비용을 크게 줄이며, 에너지 절감을 자연스럽게 실현합니다. 에너지 흡수 모드에서는 DUT의 AC 또는 DC 출력을 내부 정류 후 로컬 그리드와 동기화된 순수 사인파 전류로 변환해 그리드에 안전하게 주입합니다.

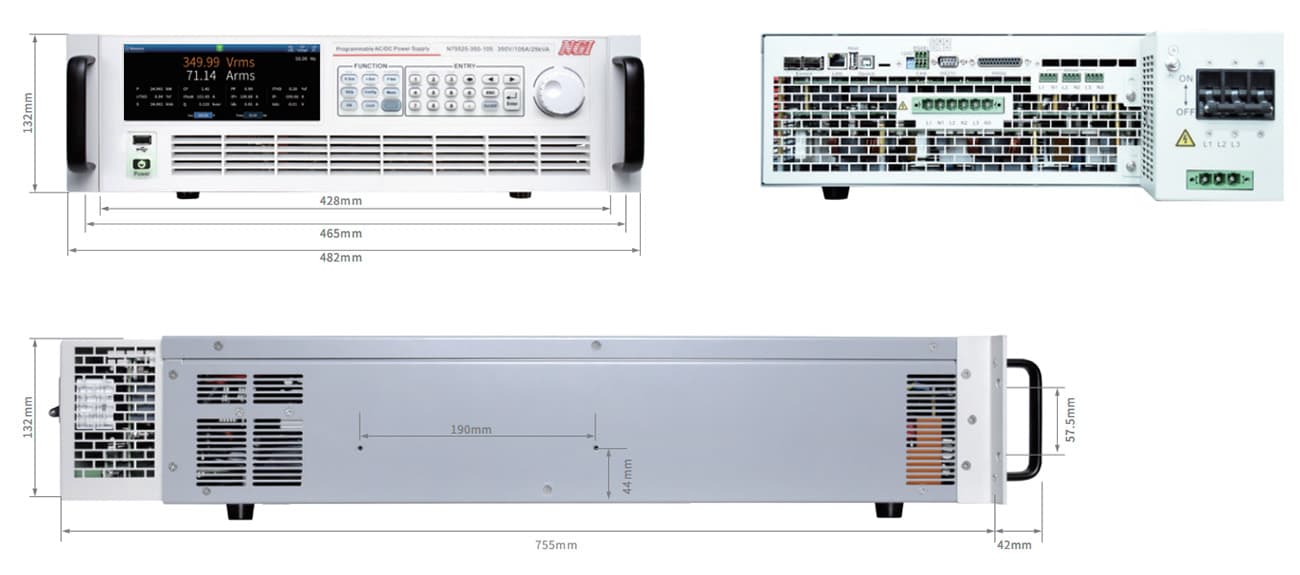

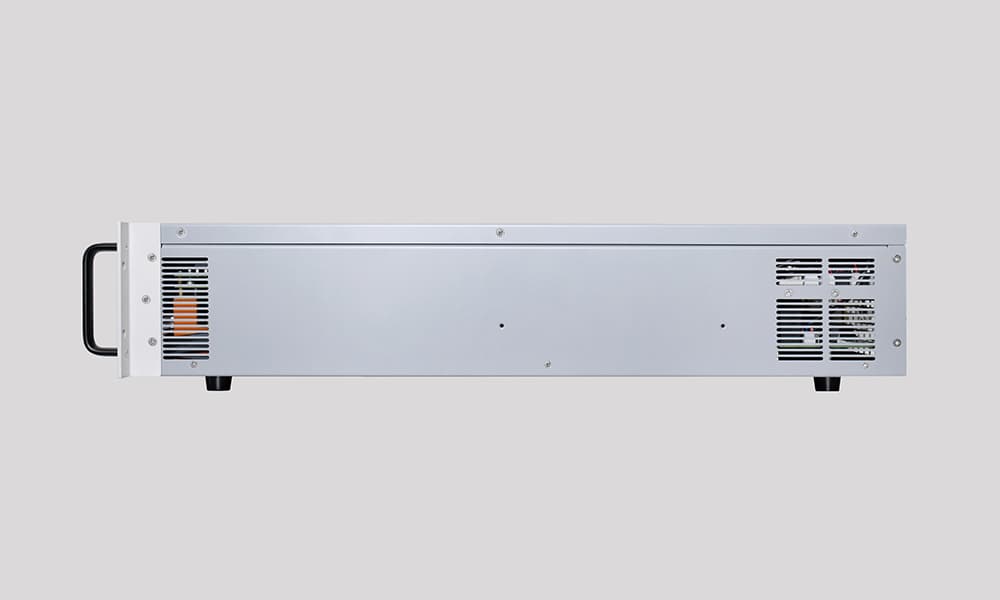

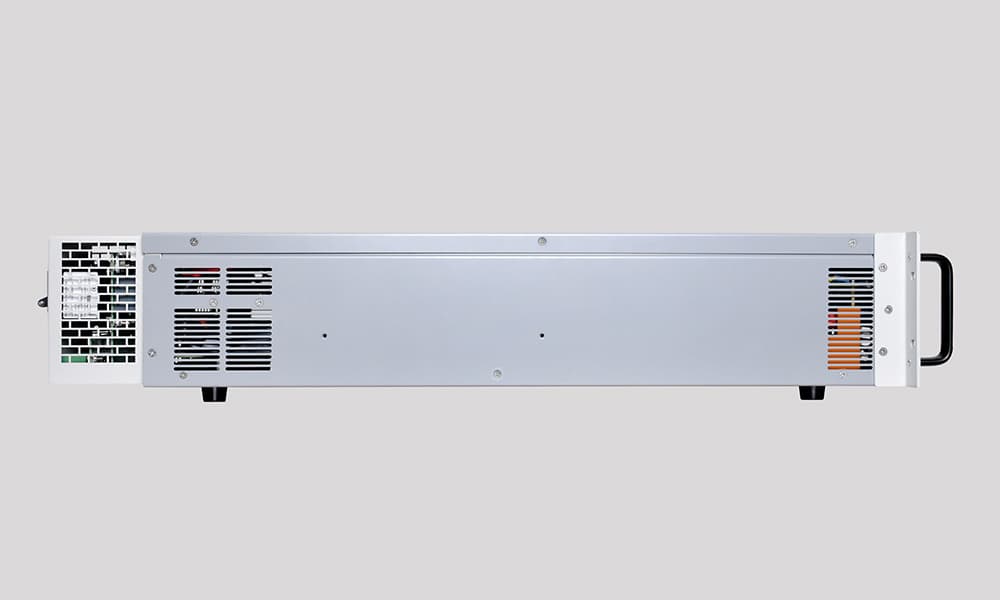

고전력 밀도·모듈러 설계

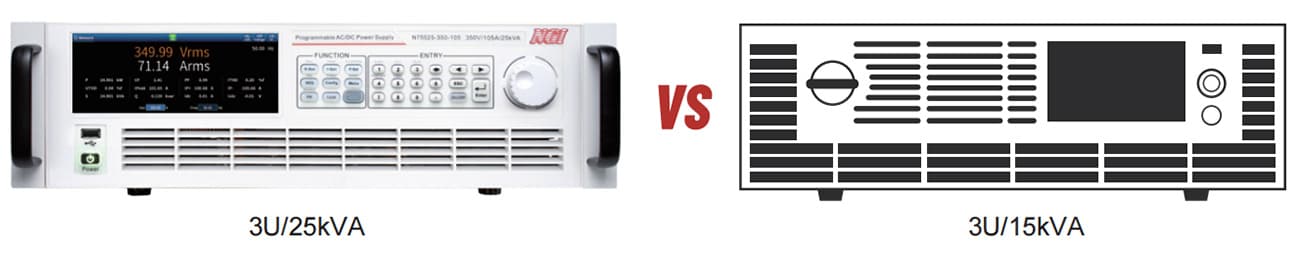

19인치 폭, 3U 높이 섀시 안에 25kVA를 담아내는 고밀도 설계입니다. 동급 부피의 일반 AC 전원·그리드 시뮬레이터 대비 1.7배의 출력을 제공하며, 병렬 확장으로 더 큰 전력 요구도 유연하게 대응합니다. 고출력 응용에서 시험실 공간을 크게 절약하고 추가 랙 설치나 실험실 확장 없이도 운영할 수 있어 시험 비용을 효과적으로 줄입니다.

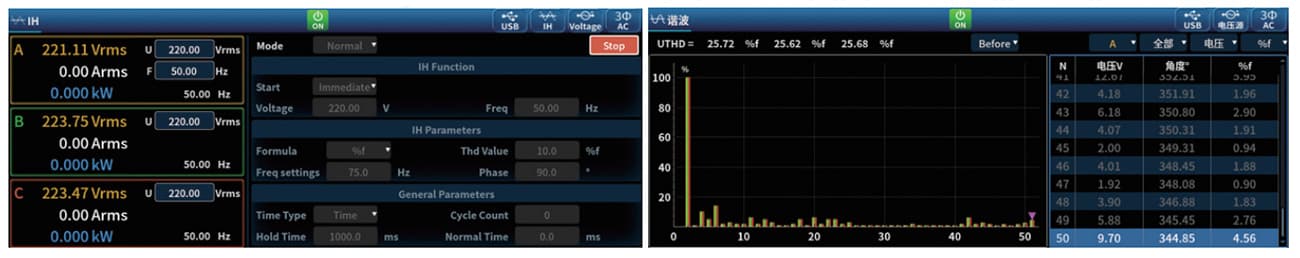

고조파·인터하모닉 시뮬레이션

각 고조파의 진폭과 위상을 독립적으로 프로그래밍할 수 있어, 50차(기본 50/60Hz)까지의 고조파를 시뮬레이션해 시험 요구에 맞는 주기적 왜곡 파형을 생성합니다. 30조의 사전 저장 고조파 왜곡 파형을 내장해 빠르게 호출·시험할 수 있고, 단상·삼상·역상·분상 모두에서 고조파 출력을 지원해 IEC 고조파 내성 시험과 EMC 내성 시험에 핵심 도구로 활용됩니다.

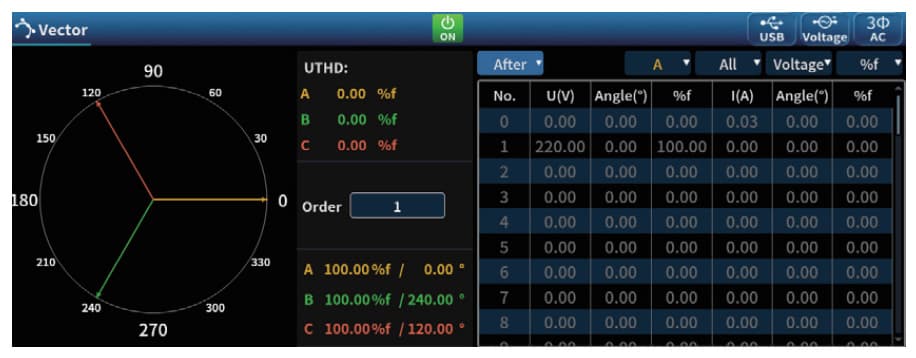

고조파 분석

전압·전류 고조파의 고정밀 측정을 지원합니다. 총고조파왜곡(THD)뿐 아니라 기본파 대비 각 고조파의 위상 편차까지 정확히 포착하며, 다차 고조파를 동기 측정합니다. 측정 결과는 데이터 리스트·벡터 다이어그램 등 직관적 형태로 표시되어, 신속한 문제 진단과 심도 있는 전력 품질 분석을 가능하게 합니다.
