응용 사례 | 초고속 전자부하의 전류 센서 응답 시간 검증 적용

전류 센서는 자성 재료를 이용해 측정 전류를 표준화된 출력으로 변환하는 검출 장치입니다. 현재 산업 자동화·EV 충전·에너지 저장 등 광범위한 분야에서 사용되며, 응답 시간은 가장 중요한 성능 지표 중 하나입니다.

검증 요구 — 표준 TB/T 2763-2009

철도 차량용 전류·전압 센서 표준 TB/T 2763-2009는 폐루프 홀 전류 센서에 대해 1μs / 3μs / 15μs 등의 응답 시간 임계값을 정의합니다. 마이크로초 단위 응답 검증을 위해서는 시험 장비의 빠른 전류 출력 능력이 필수입니다.

고전류 DC 전원과 고속 전자부하로 구성된 고속 신호 소스가 DUT(피시험체)에 정격 전류와 동일한 진폭의 신호를 입력합니다. 신호의 상승 슬로프가 키 — 빠를수록 정확한 응답 시간 측정이 가능합니다.

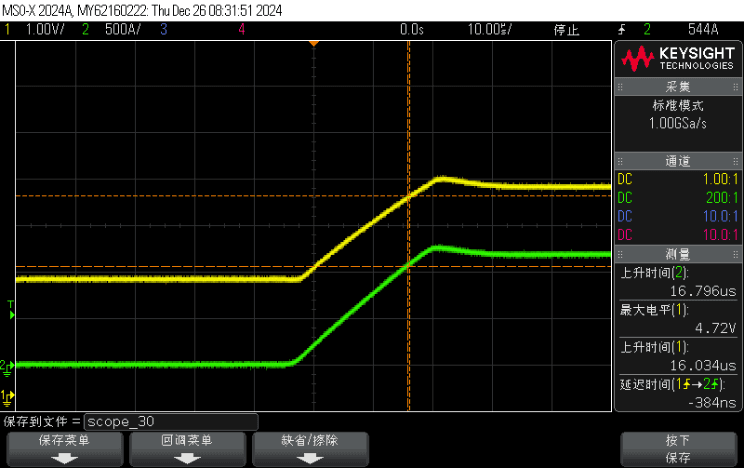

실측 결과 — 387ns

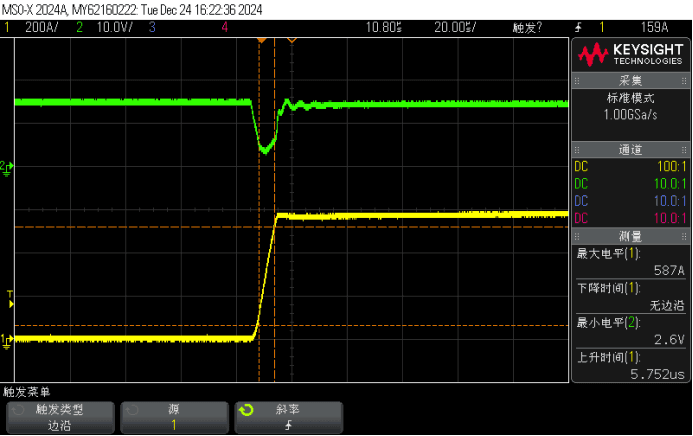

NGI N67000 시리즈 고속 프로그래머블 DC 전자부하는 부품 선정·시스템 루프 설계 최적화로 580A에서 100A/μs의 전류 상승 슬로프를 달성했습니다. 산업 톱 브랜드의 3상 전류 센서 한 채널의 측정 응답 시간은 387ns였습니다.

N67000 시리즈 핵심 특징

• 단일 유닛 전류 로딩 슬로프 — 60 A/μs
• 다중 유닛 병렬 시 — > 100 A/μs
• 전력 스펙 — 600W / 1200W / 1800W
• 1.8kW 전력 밀도 — 표준 19인치 2U 섀시
• 고신뢰성·고정밀·다기능 통합
